Isolamento del sottotetto con pannelli PIR

Q: In cosa differisce termPIR® AL da termPIR® MAX 19 AL nell'isolamento del sottotetto?

La differenza chiave è la lambda: 0,022 vs 0,019 W/(m·K). termPIR® MAX 19 AL consente di ottenere lo stesso valore U con uno spessore inferiore di circa il 15% — che si traduce in 2–3 cm di altezza in più nell'ambiente o in un più facile occultamento dell'isolamento in abbaini bassi. MAX 19 si sceglie ovunque lo spazio costruttivo sia limitato e i requisiti energetici elevati (case WT 2021+, NF15, progetti passivi).

Isolamento del sottotetto — perché determina il comfort dell’intero edificio

Il sottotetto è la chiusura maggiormente esposta dal punto di vista termico nell’intero volume dell’edificio: d’estate si riscalda per irraggiamento solare, d’inverno disperde calore attraverso il tetto, che ha la minore massa di accumulo termico. Un isolamento mal progettato comporta il surriscaldamento degli ambienti oltre i 30°C nella stagione estiva, condensazione del vapore acqueo sui ponti termici, sviluppo di muffe e bollette di riscaldamento più alte anche del 25–30%. In questo articolo mostriamo come progettare un isolamento del sottotetto conforme a WT 2021 con i pannelli termPIR® a bassa lambda, senza perdere volumetria utile.

Requisiti WT 2021 per tetto e solaio sopra il sottotetto

Le Norme Tecniche in vigore dal 1° gennaio 2021 impongono alle chiusure di copertura requisiti rigorosi:

Chiusura	U_max secondo WT 2021
Tetto, tetto piano, solaio sotto sottotetto non riscaldato	0,15 W/m²K
Solaio sopra l’ultimo piano riscaldato	0,15 W/m²K
Parete esterna	0,20 W/m²K

Per raggiungere U ≤ 0,15 W/m²K con lana minerale di λ_D = 0,038 W/(m·K), serve uno strato spesso circa 26–28 cm. Con i pannelli PIR di λ_D = 0,022 W/(m·K) bastano circa 15 cm — la differenza incide sull’altezza degli ambienti e sulla geometria dell’orditura.

Pannelli PIR — parametri tecnici per l’isolamento del sottotetto

I pannelli PIR sono un isolante termico rigido a base di schiuma poliisocianurica conforme alla norma EN 13165, rivestiti su entrambi i lati con foglio di alluminio (a tenuta di gas) o velo di vetro. Parametri chiave:

λ_D = 0,022 W/(m·K) per termPIR® AL e per la variante ecologica termPIR® AL R-eco
λ_D = 0,019 W/(m·K) per il premium termPIR® MAX 19 AL — la lambda più bassa sul mercato
Classe di reazione al fuoco (sistema): B-s2,d0
Resistenza a compressione ≥ 150 kPa (CS(10\Y)150) — possibilità di carico durante le fasi di montaggio
Stabilità dimensionale, assenza di polverosità, resistenza a funghi e muffe
Dimensioni standard: 1200×2400 mm e 1200×600 mm; spessori da 20 a 250 mm
Profili dei bordi: TAG (maschio-femmina) — eliminano i ponti termici lineari nelle giunzioni

Spessore necessario di PIR per raggiungere WT 2021 (U ≤ 0,15 W/m²K) — indicativamente per copertura piena della falda:

Pannello	λ_D	Spessore minimo
termPIR® AL	0,022	~150 mm
termPIR® MAX 19 AL	0,019	~130 mm
Lana minerale λ=0,038	0,038	~260 mm

Metodo sopra travetto — eliminazione dei ponti termici

La posa termPIR® sopra travetto consiste nel disporre i pannelli PIR sopra i travetti, sotto i listelli e i contro-listelli. È la soluzione di riferimento per edifici nuovi e per ristrutturazioni con sostituzione del manto di copertura, perché:

elimina i ponti termici in corrispondenza dei travetti (il legno ha λ di circa 0,16 W/(m·K) — 7× superiore al PIR)
consente di mantenere a vista l’orditura del tetto nell’arredamento interno
non riduce l’altezza utile degli ambienti
garantisce continuità dell’isolamento nel raccordo con la parete a ginocchio

I pannelli vengono posati su tavolato cieco o direttamente sui travetti con barriera al vapore lato ambiente. Le giunzioni si sigillano con nastro di alluminio, mentre i contro-listelli si fissano con viti da carpenteria lunghe che attraversano lo strato di PIR fino ai travetti.

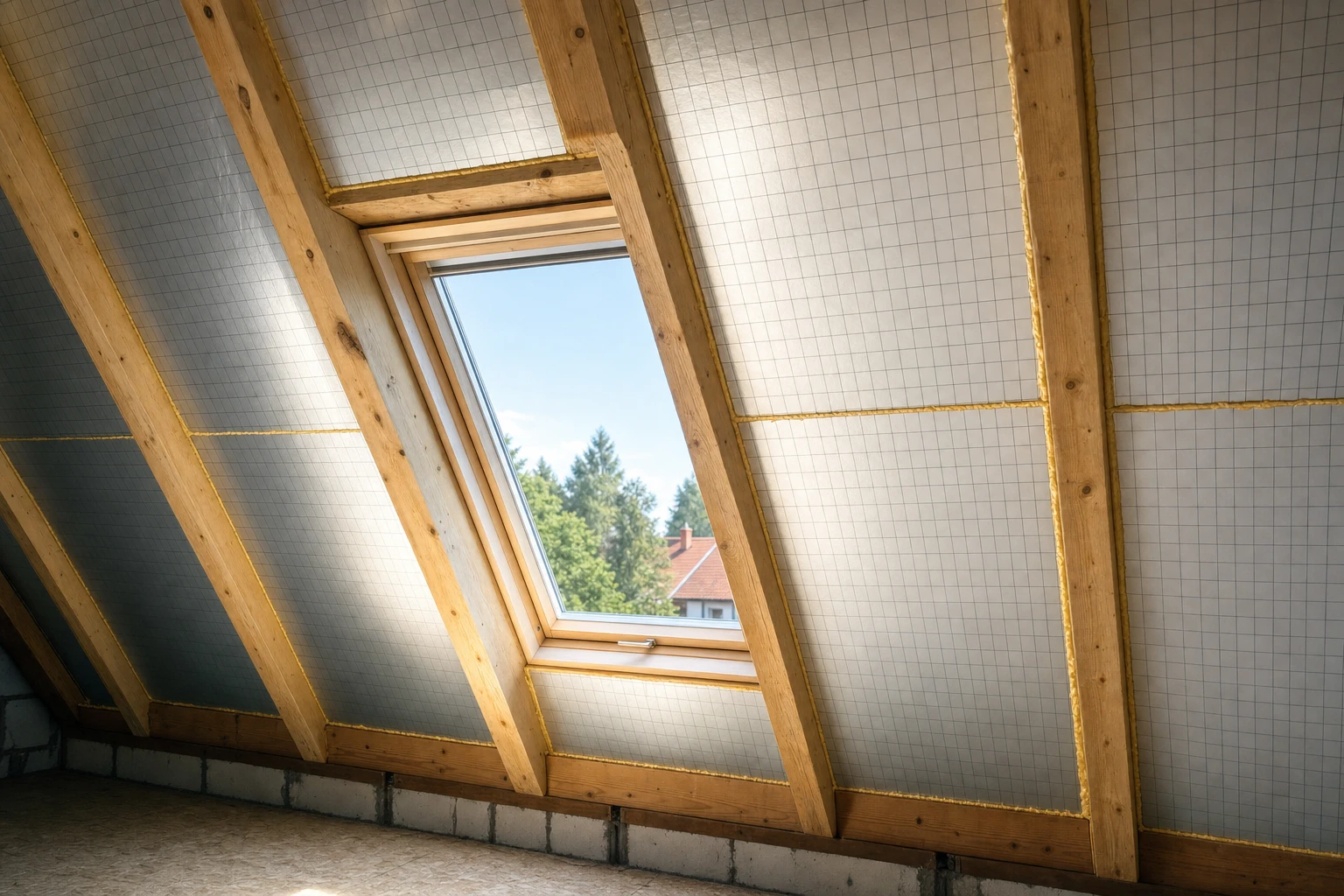

Metodo sotto e fra i travetti — ristrutturazione rapida senza rimuovere la copertura

Quando il manto di copertura è in buono stato, la soluzione più efficiente è l’isolamento sotto travetto o fra i travetti termPIR®. Pannelli sottili (es. 100–120 mm) si montano fra i travetti con un’intercapedine di 20–40 mm per la ventilazione sotto la membrana traspirante, mentre un secondo strato (40–60 mm) si applica sotto i travetti in posa incrociata. La configurazione W I (Strato I fra i travetti + Strato II sotto i travetti) elimina quasi completamente i ponti termici dei travetti.

Vantaggi del metodo in ristrutturazione:

non richiede lo smontaggio di tegole o lamiera
minima perdita di volumetria (strato più sottile rispetto alla lana)
montaggio a secco — senza tempi tecnologici di attesa
possibilità di finitura immediata con lastre in cartongesso su orditura

Per la configurazione multistrato consigliamo pannelli con profilo TAG e rivestimento in alluminio, che funge da barriera al vapore — eliminando la necessità di una pellicola PE separata (a condizione di nastrare accuratamente tutte le giunzioni con nastro di alluminio).

Variante ECO e premium — quando scegliere quale

termPIR® AL — standard universale, adatto al 90% dei progetti residenziali
termPIR® AL R-eco — stesso λ_D 0,022, minore impronta di carbonio (velo di vetro interno, meno Al) — scelta ideale per edifici certificati BREEAM/LEED
termPIR® MAX 19 AL — λ_D 0,019 — quando lo spazio costruttivo limitato (travetti bassi, abbaini, abbaini a capanna) impone la massima efficienza per cm di spessore

Domande frequenti

Quale spessore di pannello PIR serve nel sottotetto per soddisfare WT 2021?

Per tetto e tetto piano WT 2021 richiede U ≤ 0,15 W/m²K. Con i pannelli termPIR® AL di λ_D = 0,022 W/(m·K) basta uno strato di circa 150 mm a copertura piena. Per termPIR® MAX 19 AL (λ_D 0,019) — circa 130 mm. Nella configurazione fra-sotto travetto si sommano due strati (es. 100+60 mm). Lo spessore finale dipende dal calcolo della chiusura considerando i ponti termici dei travetti.

Si può isolare il sottotetto con pannelli PIR senza rimuovere il manto di copertura?

Sì — la soluzione più frequente nelle ristrutturazioni è il metodo sotto travetto o fra i travetti. I pannelli si montano dal lato ambiente fra e sotto i travetti, mantenendo 20–40 mm di intercapedine ventilata sotto la membrana. Grazie allo strato sottile (15–20 cm complessivi) non si perde altezza significativa, e il montaggio è rapido e senza polveri — senza intervenire sul manto di copertura.

Il rivestimento in alluminio del pannello PIR sostituisce la barriera al vapore?

Sì — il rivestimento in alluminio dei pannelli termPIR® AL è a tenuta di gas e svolge la funzione di barriera al vapore a condizione di sigillare ermeticamente tutte le giunzioni con nastro di alluminio e di sigillare i passaggi impiantistici e i collegamenti con la struttura. Un dettaglio incompleto al raccordo con dormiente o parete a ginocchio annulla l'effetto — in tali punti si utilizzano in aggiunta nastri elastici e schiume a bassa espansione.

I pannelli PIR sono sicuri al fuoco in un sottotetto abitabile?

I pannelli PIR nel sistema con rivestimento in alluminio raggiungono la classe di reazione al fuoco B-s2,d0 secondo EN 13501-1 — sono difficilmente infiammabili, con sviluppo limitato di fumi. È più sicuro dell'EPS (classe E). Dopo il rivestimento con lastre in cartongesso (tipo F — antincendio) la chiusura raggiunge una piena resistenza al fuoco EI 30/60 a seconda della stratigrafia. I pannelli non gocciolano, non rilasciano polveri e sono neutri per la salute degli occupanti.

In cosa differisce termPIR® AL da termPIR® MAX 19 AL nell'isolamento del sottotetto?

La differenza chiave è la lambda: 0,022 vs 0,019 W/(m·K). termPIR® MAX 19 AL consente di ottenere lo stesso valore U con uno spessore inferiore di circa il 15% — che si traduce in 2–3 cm di altezza in più nell'ambiente o in un più facile occultamento dell'isolamento in abbaini bassi. MAX 19 si sceglie ovunque lo spazio costruttivo sia limitato e i requisiti energetici elevati (case WT 2021+, NF15, progetti passivi).
