Lavorazioni in lamiera

Colmi, parapetti, davanzali, scossaline. Produzione su misura secondo la lista del progettista o dell'impresa.

Catalogo completo di 54 tipi di lattonerie per pannelli sandwich — angolari, gocciolatoi, coronamenti, colmi, profili iniziali e altri. Ogni elemento è prodotto su misura secondo l’elenco del progettista o dell’installatore in lamiera d’acciaio preverniciata 0,5 mm (opzionale 0,7 mm), nel colore RAL coordinato al pannello. Lunghezza tipica 3 o 6 m, su richiesta a qualunque misura fino a 6 m.

Le dimensioni standard S e angoli α con peso sono indicati nelle tabelle a ogni tipo. Ogni lattoneria può essere ordinata in dimensioni personalizzate — basta indicare S, α, L nella richiesta. Dettagli ordini sulla pagina Per progettisti — Lattonerie.

Angolari

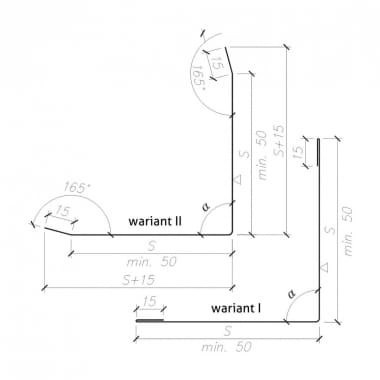

OB-01

— Angolo esterno

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-01/50	50	90	6000	3,12
02	OB-01/75	75	90	6000	4,32
03	OB-01/100	100	90	6000	5,52
04	OB-01/150	150	90	6000	7,92
05	OB-01/200	200	90	6000	10,32
06	OB-01/250	250	90	6000	12,72
Personalizzato — 0,5 / 0,7 mm
07	OB-01	—	—	—	—
08	OB-01	—	—	—	—

OB-02

— Angolo interno

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-02/50	50	90	6000	3,12
02	OB-02/75	75	90	6000	4,32
03	OB-02/100	100	90	6000	5,52
04	OB-02/150	150	90	6000	7,92
05	OB-02/200	200	90	6000	10,32
06	OB-02/250	250	90	6000	12,72
Personalizzato — 0,5 / 0,7 mm
07	OB-02/	—	—	—	—
08	OB-02/	—	—	—	—

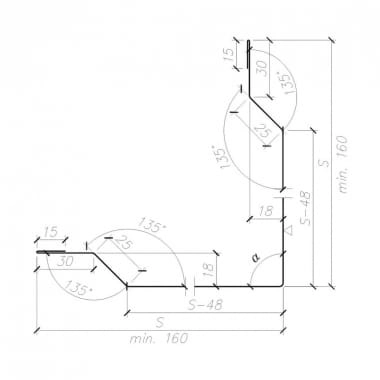

OB-03

— Angolo esterno coprifissaggi

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-03/160	160	90	6000	8,74
02	OB-03/180	180	90	6000	9,90
03	OB-03/200	200	90	6000	10,66
04	OB-03/220	220	90	6000	11,62
05	OB-03/240	240	90	6000	12,58
06	OB-03/260	260	90	6000	13,54
Personalizzato — 0,5 / 0,7 mm
07	OB-03/ S=..... / α=..... / L=.....	—	—	—	—
08	OB-03/ S1=..... / S2=..... / α=..... / L=.....	—	—	—	—

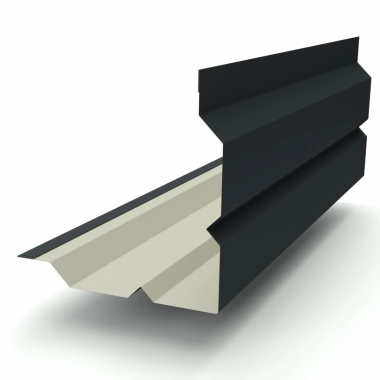

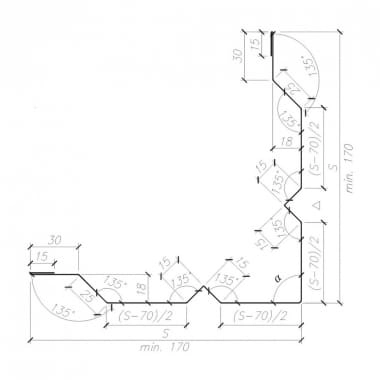

OB-03a

— Angolo esterno coprifissaggi (variante OB-03)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-03a/180	180	—	—	10,08
02	OB-03a/200	200	—	—	11,04
03	OB-03a/220	220	90	6000	12,00
04	OB-03a/240	240	—	—	12,96
05	OB-03a/260	260	—	—	13,92
Personalizzato — 0,5 / 0,7 mm
06	OB-03a/ S=..... / α=..... / L=.....	—	—	—	—
07	OB-03a/ S=..... / α=..... / L=.....	—	—	—	—

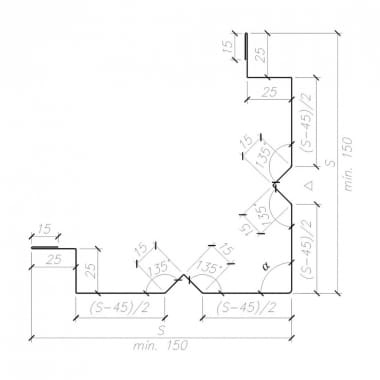

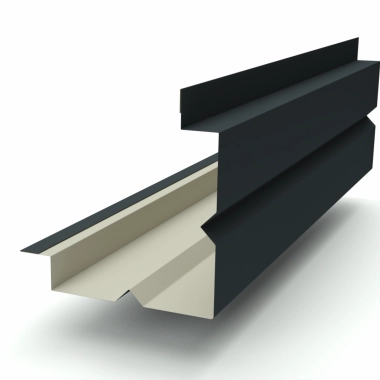

OB-03b

— Angolo esterno coprifissaggi (variante OB-03)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-03b/160	160	90	6000	10,08
02	OB-03b/180	180	90	6000	11,34
03	OB-03b/200	200	90	6000	12,60
04	OB-03b/220	220	90	6000	13,86
05	OB-03b/240	240	90	6000	14,88
06	OB-03b/260	260	90	6000	14,88
Personalizzato — 0,5 / 0,7 mm
07	OB-03b/ S=..... / α=..... / L=.....	—	—	—	—
08	OB-03b/ S1=..... / S2=..... / α=..... / L=.....	—	—	—	—

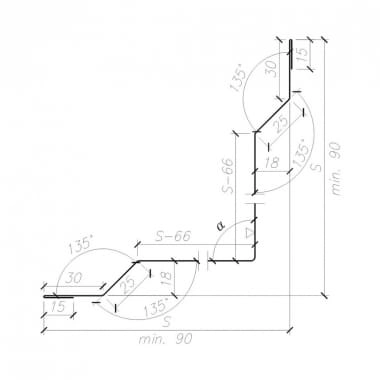

OB-04

— Angolo interno coprifissaggi

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-04/100	100	—	—	4,99
02	OB-04/120	120	90	6000	5,95
03	OB-04/150	150	—	—	7,39
Personalizzato — 0,5 / 0,7 mm
04	OB-04/ S1=.....	—	—	—	—
05	OB-04/ S1=..... / S2=.....	—	—	—	—

OB-05

— Angolo interno coprifissaggio a pavimento

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-05/90	90	90	—	3,77
02	OB-05/120	120	—	6000	4,49
Personalizzato — 0,5 / 0,7 mm
03	OB-05/ S=..... / L=.....	—	—	—	—

OB-06

— Angolo interno coprifissaggio a pavimento

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-06/70	70	92	6000	3,60
Personalizzato — 0,5 / 0,7 mm
02	OB-06/	—	—	—	—

OB-07

— Angolo coprifissaggio

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-07/70	70	90	6000	3,24
Personalizzato — 0,5 / 0,7 mm
02	OB-07/ S=..... / α=..... / L=.....	—	—	—	—

OB-08

— Angolo interno coprifissaggio alla soglia

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-08	—	—	6000	4,75

OB-09

— Angolo interno coprifissaggio alla soglia

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-09/110	110	—	—	5,21
02	OB-09/150	150	—	6000	6,17
Personalizzato — 0,5 / 0,7 mm
03	OB-09/ S=..... / L=.....	—	—	—	—

Gocciolatoi

OB-10

— Gocciolatoio a parete stretto

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-10	—	—	6000	4,08

OB-11

— Gocciolatoio a parete largo

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-11	—	—	6000	4,08

OB-12

— Gocciolatoio a parete

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-12	—	—	6000	3,96

OB-13

— Gocciolatoio a zoccolo

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-13/60	60	92	6000	3,72
02	OB-13/80	80	92	6000	4,20
03	OB-13/100	100	92	6000	4,64
04	OB-13/120	120	92	6000	5,16
05	OB-13/140	140	92	6000	5,64
06	OB-13/160	160	92	6000	6,12
Personalizzato — 0,5 / 0,7 mm
07	OB-13/	—	—	—	—

OB-14

— Gocciolatoio a zoccolo piccolo

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-14/30	30	-	6000	2,76
02	OB-14/40	40	—	6000	3,00

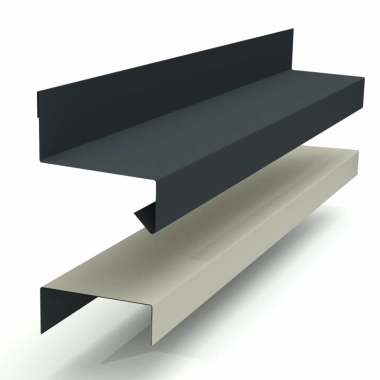

OB-15

— Gocciolatoio a zoccolo (con rinforzo)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-15/70	70	90	—	3,96
02	OB-15/90	90	-	6000	4,44
03	OB-15/110	110	-	—	4,92
Personalizzato — 0,5 / 0,7 mm
04	OB-15/ S=..... / L=.....	—	—	—	—
Standard — 0,5 mm
05	OB-15a/70	70	90	—	3,48
06	OB-15a/90	90	-	6000	3,96
07	OB-15a/110	110	-	—	4,44
Personalizzato — 0,5 / 0,7 mm
08	OB-15a/ S=..... / L=.....	—	—	—	—

OB-33

— Gocciolatoio gronda

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-33	—	—	6000	3,48
Personalizzato — 0,5 / 0,7 mm
02	OB-33/ L= .....	—	—	—	—

OB-33a

— Gocciolatoio gronda

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
1	OB-33a	-	-	6000	6,96
Personalizzato — 0,5 / 0,7 mm
2	OB-33a/ L=.....	—	—	—	—

Coprifili

OB-17

— Coprifissaggio giunto pannelli

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-17/40	40	90	6000	4,32
02	OB-17/60	60	90	6000	4,80
03	OB-17/80	80	90	6000	5,28
04	OB-17/100	100	90	6000	5,76
05	OB-17/120	120	-	6000	6,24
06	OB-17/140	140	90	6000	6,72
07	OB-17/160	160	90	6000	7,20
08	OB-17/180	180	90	6000	7,68
Personalizzato — 0,5 / 0,7 mm
09	OB-17/ S=..... / L=.....	—	—	—	—

OB-17a

— Coprifissaggio giunto pannelli (variante OB-17)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-17a/120	120	—	6000	6,46
02	OB-17a/140	140	—	6000	6,94
03	OB-17a/160	160	—	6000	7,42
04	OB-17a/180	180	—	6000	7,90
Personalizzato — 0,5 / 0,7 mm
05	OB-17a/	—	—	—	—

OB-17b

— Coprifissaggio giunto pannelli (variante OB-17)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-17b/120	120	—	6000	6,22
02	OB-17b/140	140	—	6000	6,70
03	OB-17b/160	160	—	6000	7,18
04	OB-17b/180	180	—	6000	7,66
Personalizzato — 0,5 / 0,7 mm
05	OB-17b/	—	—	—	—

OB-18

— Coprifissaggio

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-18/90	90	—	—	2,88
02	OB-18/100	100	—	6000	3,12
03	OB-18/120	120	—	—	3,60
Personalizzato — 0,5 / 0,7 mm
04	OB-18/	—	—	—	—

OB-20

— Coprifissaggio architrave portone

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Personalizzato — 0,5 / 0,7 mm
01	OB-20/ S=..... / L=.....	—	—	—	—

OB-21

— Coprifissaggio montante portone

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Personalizzato — 0,5 / 0,7 mm
01	OB-21	—	—	—	—

OB-21a

— Coprifissaggio montante portone (variante OB-21)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Personalizzato — 0,5 / 0,7 mm
01	OB-21a	—	—	—	—

OB-21b

— Coprifissaggio montante portone (variante OB-21)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Personalizzato — 0,5 / 0,7 mm
01	OB-21b	—	—	—	—

Colmo

OB-22

— Colmo superiore

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-22/160	160	90	6000	8,40
02	OB-22/200	200	90	6000	10,50
03	OB-22/250	250	90	6000	12,72
Personalizzato — 0,5 / 0,7 mm
04	OB-22/	—	—	—	—

OB-23

— Colmo inferiore

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-23/50	50	wg zamówienia	6000	3,12
Personalizzato — 0,5 / 0,7 mm
02	OB-23/	—	—	—	—

OB-28

— Colmo a pettine

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-28	—	—	2050	1,19

Gronde

OB-24

— Gronda laterale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-24/40	40	—	6000	11,40
02	OB-24/60	60	—	6000	11,88
03	OB-24/80	80	—	6000	12,36
04	OB-24/100	100	—	6000	12,84
05	OB-24/120	120	—	6000	13,32
06	OB-24/140	140	—	6000	14,28
Personalizzato — 0,5 / 0,7 mm
07	OB-24/ S=..... / α=..... / L=.....	—	—	—	—

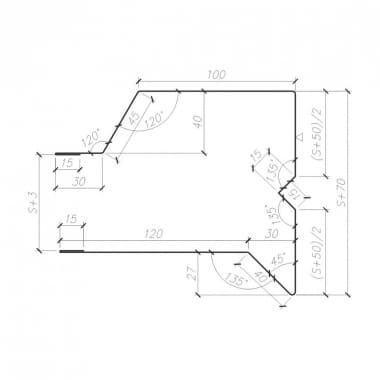

OB-24a

— Gronda laterale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-24a/100	100	90	—	13,08
02	OB-24a/120	120	-	6000	13,56
03	OB-24a/160	160	90	—	14,52
Personalizzato — 0,5 / 0,7 mm
04	OB-24a/ S=..... / α=..... / L=.....	—	—	—	—

Frontoni

OB-31

— Frontone tetto

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-31/40	40	—	6000	8,76
02	OB-31/60	60	—	6000	9,24
03	OB-31/80	80	—	6000	9,72
04	OB-31/100	100	—	6000	10,20
05	OB-31/120	120	—	6000	10,68
06	OB-31/160	160	—	6000	11,64
Personalizzato — 0,5 / 0,7 mm
07	OB-31/S	.....	.....	.....	—

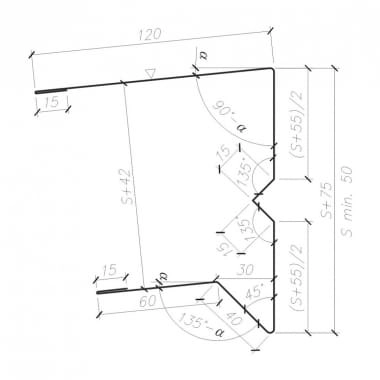

OB-31a

— Frontone tetto (variante OB-31)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-31a/60	60	90	6000	9,48
02	OB-31a/80	80	90	6000	10,92
03	OB-31a/100	100	90	6000	10,44
04	OB-31a/120	120	90	6000	11,88
Personalizzato — 0,5 / 0,7 mm
05	OB-31a/160	160	90	6000	11,88
06	OB-31a/ S=..... / α=..... / L=.....	—	—	—	—

OB-32

— Frontone tetto

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-32/40	40	90	6000	8,40
02	OB-32/60	60	90	6000	8,88
03	OB-32/80	80	90	6000	9,36
04	OB-32/100	100	90	6000	9,84
05	OB-32/120	120	90	6000	10,32
06	OB-32/160	160	90	6000	11,28
Personalizzato — 0,5 / 0,7 mm
07	OB-32/ S=..... / α=..... / L=.....	—	—	—	—

OB-32a

— Frontone tetto (variante OB-32)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-32a/60	60	90	6000	9,12
02	OB-32a/80	80	90	6000	10,56
03	OB-32a/100	100	90	6000	11,70
04	OB-32a/120	120	90	6000	12,96
05	OB-32a/160	160	90	6000	11,52
Personalizzato — 0,5 / 0,7 mm
06	OB-32a/	—	—	—	—

Sotto-grondaia

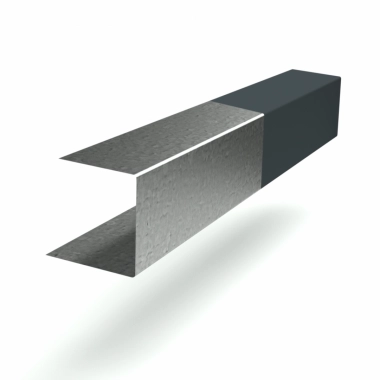

OB-25

— Profilo a C sotto-grondaia

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-25/40	40	90	6000	7,20
02	OB-25/60	60	90	6000	8,16
03	OB-25/80	80	90	6000	9,12
04	OB-25/100	100	90	6000	10,08
05	OB-25/120	120	90	6000	11,04
06	OB-25/160	160	90	6000	12,96

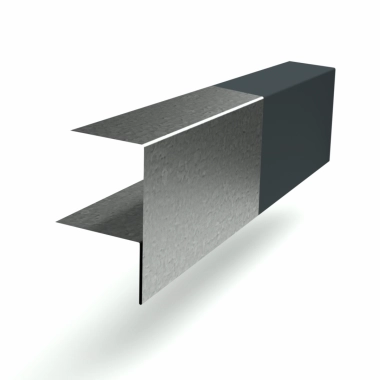

OB-25a

— Profilo a C sotto-grondaia (variante OB-25)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
1	OB-25a/40	40	90	—	11,04
2	OB-25a/60	60	90	—	12,25
3	OB-25a/80	80	90	—	12,96
4	OB-25a/100	100	90	—	13,92
5	OB-25a/120	120	90	—	14,68
6	OB-25a/160	160	90	—	16,80

OB-26

— Profilo a Z sotto-grondaia

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-26/40	40	90	6000	7,20
02	OB-26/60	60	90	6000	8,16
03	OB-26/80	80	90	6000	9,12
04	OB-26/100	100	90	6000	10,08
05	OB-26/120	120	90	6000	11,04
06	OB-26/160	160	90	6000	12,96

OB-26a

— Profilo a Z sotto-grondaia (variante OB-26)

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
1	OB-26a/40	40	—	—	11,04
2	OB-26a/60	60	—	—	12,96
3	OB-26a/80	80	—	—	12,96
4	OB-26a/100	100	—	—	13,92
5	OB-26a/120	120	—	—	14,88
6	OB-26a/160	160	—	—	16,80

Fermaneve

OB-27

— Fermaneve — gocciolatoio

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-27	—	—	6000	9,12

OB-27a

— Fermaneve di falda

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-27a	—	—	6000	7,20

Falda

OB-29

— Coprifissaggio di falda

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-29/100	100	90	wg zamówienia	6,60
02	OB-29/150	150	90	6000	7,80
Personalizzato — 0,5 / 0,7 mm
03	OB-29/	—	—	—	—

OB-30

— Coprifissaggio di falda

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-30/100	100	—	—	7,56
02	OB-30/150	150	wg zamówienia	6000	8,76
Personalizzato — 0,5 / 0,7 mm
03	OB-30/	—	—	—	—

Coronamento

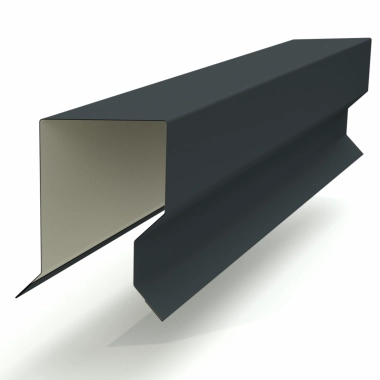

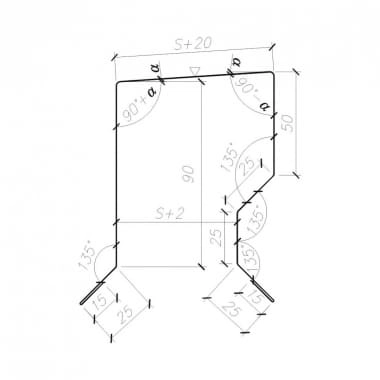

OB-34

— Coronamento parete — variante I

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-34/40	40	90	6000	7,92
02	OB-34/60	60	90	6000	8,40
03	OB-34/80	80	90	6000	8,84
04	OB-34/100	100	90	6000	9,26
05	OB-34/120	120	90	6000	9,84
06	OB-34/140	140	90	6000	10,32
Personalizzato — 0,5 / 0,7 mm
07	OB-34/	—	—	—	—

OB-35

— Coronamento parete — variante II

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-35/40	40	—	6000	7,87
02	OB-35/60	60	—	6000	8,35
03	OB-35/80	80	—	6000	8,83
04	OB-35/100	100	—	6000	9,31
05	OB-35/120	120	—	6000	9,79
06	OB-35/140	140	—	6000	10,27
Personalizzato — 0,5 / 0,7 mm
07	OB-35/	—	—	—	—

Davanzali

OB-37

— Davanzale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-37/60	60	—	—	2,76
02	OB-37/80	80	—	6000	3,24
03	OB-37/100	100	—	—	3,72
Personalizzato — 0,5 / 0,7 mm
04	OB-37/ S=...../ L=.....	—	—	—	—

Listelli

OB-16

— Listello di rinforzo sotto davanzale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-16/50	50	90	6000	3,24
Personalizzato — 0,5 / 0,7 mm
02	OB-16/ S=..... / L=.....	—	—	—	—

Chiusura

OB-36

— Chiusura pannello

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-36/40	40	—	6000	4,18
02	OB-36/60	60	—	6000	4,66
03	OB-36/80	80	—	6000	5,14
04	OB-36/100	100	—	6000	5,62
05	OB-36/120	120	—	6000	6,10
06	OB-36/160	160	—	6000	7,06
07	OB-36/200	200	—	6000	8,02
Personalizzato — 0,5 / 0,7 mm
08	OB-36/-/ S=.... / L=....	—	—	—	—

Iniziali

OB-38

— Profilo iniziale per pannelli S

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-38/60	60	—	—	6,10
02	OB-38/80	80	-	6000	7,06
03	OB-38/100	100	—	6000	8,02

OB-39

— Profilo iniziale per pannelli U

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-39/60	60	—	6000	5,52
02	OB-39/80	80	—	6000	6,48
03	OB-39/100	100	—	6000	7,44
04	OB-39/120	120	—	6000	8,40
05	OB-39/140	140	—	6000	9,36

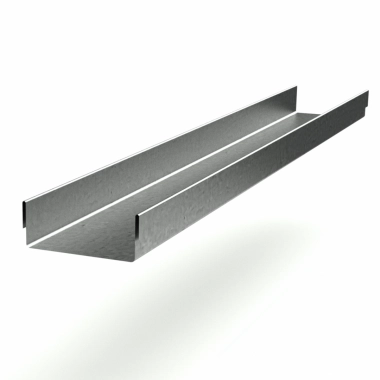

OB-40

— Profilo iniziale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
1	OB-40/60	60	—	6000	7,30
2	OB-40/80	80	—	6000	8,26
3	OB-40/100	100	—	6000	9,22
4	OB-40/120	120	—	6000	10,18
5	OB-40/160	160	—	6000	12,10
6	OB-40/200	200	—	6000	14,02

OB-41

— Profilo iniziale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-41/60	60	—	6000	5,52
02	OB-41/80	80	—	6000	5,76
03	OB-41/100	100	—	6000	6,72
04	OB-41/120	120	—	6000	7,68
05	OB-41/140	140	—	6000	8,64

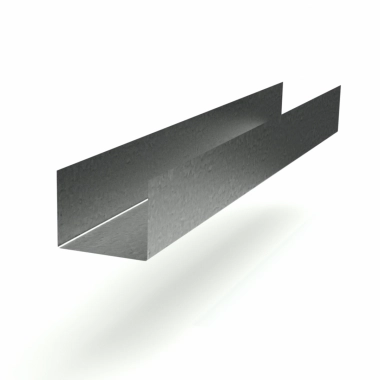

OB-42

— Profilo iniziale

Visualizzazione 3D · Disegno tecnico con dimensioni

Lp.	symbol	S [mm]	α [°]	L [mm]	masa [kg]
Standard — 0,5 mm
01	OB-42/40	40	—	6000	6,82
02	OB-42/60	60	—	6000	7,78
03	OB-42/80	80	—	6000	8,74
04	OB-42/100	100	—	6000	9,70
05	OB-42/120	120	—	6000	10,66
06	OB-42/160	160	—	6000	12,58
07	OB-42/200	200	—	6000	14,50
Personalizzato
08	OB-42/ S=..... / L=.....	—	—	—	—

Lattonerie — preventivo

Invia l’elenco delle lattonerie (PDF/DXF) — preventivo in 2–3 giorni lavorativi, produzione 5–10 giorni lavorativi.

Contattaci
