Termografia edifici: rilevare ponti termici e dispersioni
Analisi termografica — la diagnostica che svela la verità sull’isolamento
Ponti termici, discontinuità dello strato isolante, porzioni di chiusura umide o serramenti montati male possono vanificare il risultato anche della migliore riqualificazione energetica. Tutti questi difetti possono essere localizzati in poche ore con una termocamera. La diagnostica viene richiesta da un numero crescente di committenti — sia proprietari di edifici prima della riqualificazione energetica, sia developer in fase di collaudo di immobili realizzati con pannelli isolanti PIR a bassa λD, che vogliono verificare la qualità del lavoro dell’impresa esecutrice. Il termogramma è una prova oggettiva — la mappa fredda non mente.
Quando eseguire l’analisi termografica — condizioni di misura
Risultati attendibili si ottengono esclusivamente durante la stagione di riscaldamento, quando la differenza di temperatura tra interno ed esterno è di almeno 15 K (in conformità con la norma EN 13187 sulla rilevazione qualitativa di difetti termici nelle chiusure edili). Le condizioni ottimali sono:
- temperatura esterna inferiore a +5 °C, preferibilmente stabile da alcuni giorni,
- assenza di vento (velocità del vento inferiore a 1 m/s — il vento raffredda la superficie e altera l’immagine),
- cielo coperto oppure misura notturna/al primo mattino (assenza di irraggiamento solare che riscalda la facciata),
- assenza di precipitazioni nelle 12 ore precedenti la misurazione (una chiusura bagnata altera l’emissività).
L’interno dell’edificio deve essere riscaldato a temperatura stabile per almeno 24 ore prima dell’analisi. Ogni scostamento dalle condizioni ottimali deve essere documentato dall’operatore e considerato nell’interpretazione dei termogrammi — altrimenti la diagnosi perde valore probatorio.
Come funziona la termocamera e cosa mostra il termogramma
La termocamera registra la radiazione infrarossa (intervallo 8–14 µm) emessa da ogni corpo a temperatura superiore allo zero assoluto. Il rilevatore microbolometrico converte l’intensità della radiazione in temperatura superficiale — con una precisione di ±2 °C o ±2 % (le termocamere professionali di classe R&D raggiungono ±1 °C). Il risultato è il termogramma: una mappa della distribuzione delle temperature presentata con una palette di colori (più comunemente Iron, Rainbow, Grayscale).
L’analisi consente di:
- visualizzare le dispersioni di energia termica attraverso le chiusure,
- rilevare un isolamento termico bagnato, danneggiato o di spessore insufficiente,
- localizzare ponti termici lineari (cordoli, architravi, spalle dei serramenti) e puntuali (ancoraggi, fissaggi),
- identificare difetti strutturali — fessurazioni, perdite di tenuta, discontinuità della barriera al vapore,
- diagnosticare impianti elettrici (giunzioni surriscaldate) e riscaldamento a pavimento (localizzazione dei circuiti, perdite).
Le analisi si dividono in semplificate (orientative, alcune decine di termogrammi rappresentativi) e complete con relazione conforme alla EN 13187 — con documentazione fotografica, descrizione delle condizioni di misura e calibrazione dell’emissività. Solo la versione completa ha valore probatorio in contenziosi di garanzia e giudiziari.
Cosa mostrano più spesso i termogrammi — difetti tipici
| Difetto | Immagine sul termogramma | Causa più frequente |
|---|---|---|
| Ponte lineare sul cordolo | Linea calda orizzontale sotto il solaio | Cordolo non isolato o interruzione dello strato |
| Ponte sulla spalla del serramento | Contorno caldo del serramento dall’interno | Isolante non pressato, mancato isolamento delle spalle |
| Discontinuità isolamento di copertura | Macchie tra i travetti | Pannelli intertravetto mal accoppiati |
| Umidità | Zona scura (fredda) di forma irregolare | Infiltrazione, condensa, ponte di vapore |
| Mancanza di continuità sulle giunzioni dei pannelli | Dispersioni lineari di calore lungo le fughe | Mancanza di nastratura o fresatura non corretta |
L’ultimo punto è cruciale per l’isolamento PIR. I pannelli con rivestimento in alluminio a tenuta di gas, come termPIR® AL, richiedono la sigillatura delle giunzioni con nastro in alluminio. L’omissione della nastratura lascia ponti lineari che sul termogramma appaiono come una griglia.
Come il termogramma verifica l’efficacia dell’isolamento PIR
L’isolamento con pannelli PIR raggiunge i parametri dichiarati solo a condizione di mantenere la continuità dello strato e di scegliere correttamente il prodotto in funzione della chiusura. La termocamera permette di confermare che il progetto è stato realizzato in conformità alla WT 2021 (Norme Tecniche Edili polacche 2021):
- copertura U ≤ 0,15 W/m²K,
- parete esterna U ≤ 0,20 W/m²K,
- pavimento controterra U ≤ 0,30 W/m²K.
Con λD = 0,022 W/(m·K) (termPIR® AL) bastano 150 mm per ottenere un U di copertura di ~0,14 W/m²K. La versione premium termPIR® MAX 19 AL con λD = 0,019 W/(m·K) consente di raggiungere lo stesso parametro con 130 mm — fondamentale dove serve la minima sezione (terrazze, coperture sopra-trave su orditure storiche).

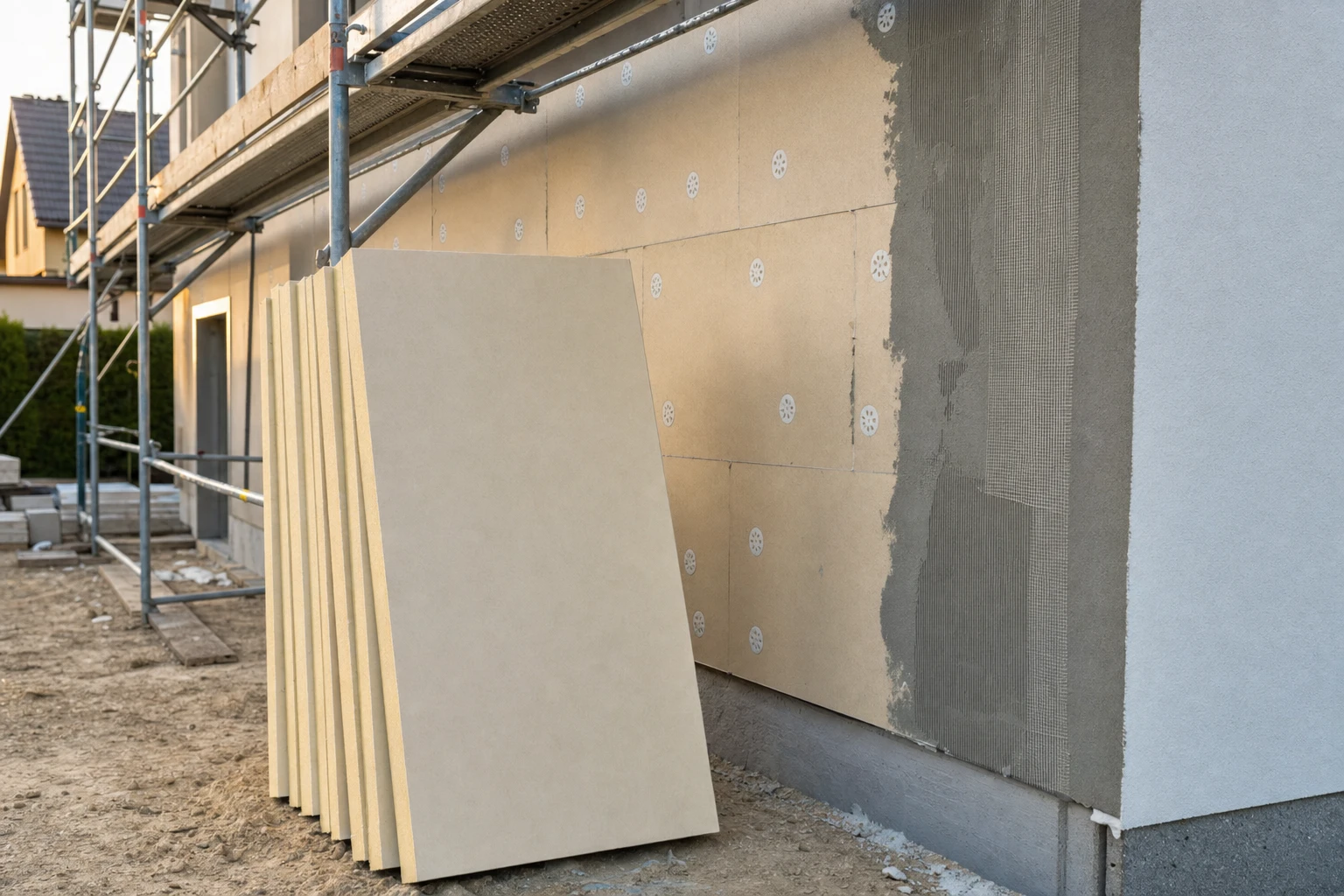

Particolare importanza riveste la scelta del prodotto in funzione del metodo di posa. Sui sistemi ETICS il termogramma rivela spesso ponti estesi se l’esecutore ha utilizzato un rivestimento non idoneo. Per gli intonaci sottili è destinato il termPIR® ETX con velo di vetro e ETA 17/0066 — il rivestimento permeabile ai gas garantisce lo smaltimento del vapore e l’adesione di colla e intonaco. Fondazioni e zoccolature richiedono invece termPIR® WS con maggiore resistenza all’umidità.
Termografia in fase di costruzione e durante il collaudo
Un termogramma eseguito prima della chiusura dello strato isolante (ad esempio prima del montaggio dei pannelli OSB sopra i travetti o prima dell’intonaco nell’ETICS) consente di rilevare errori quando la loro riparazione costa poche centinaia di euro. Lo stesso errore individuato dopo un anno — con la necessità di rimuovere una porzione di intonaco dalla facciata — comporta costi che salgono a diverse migliaia. Sempre più spesso la relazione termografica fa parte del collaudo tecnico negli edifici commerciali: parchi logistici, capannoni produttivi, showroom premium. Il committente affida la diagnostica a un perito indipendente e su questa base esige dal general contractor le correzioni in periodo di garanzia.
Nella riqualificazione energetica di edifici esistenti la termografia consente di ottimizzare il perimetro degli interventi — anziché coibentare l’intero volume, ci si può concentrare sui punti critici: spalle, cordoli, attici, balconi. Questo si traduce direttamente nel ROI dell’investimento.
FAQ — domande più frequenti
L’analisi termografica si può eseguire in estate?
In estate l’analisi non è attendibile per la diagnostica dell’isolamento termico, poiché la differenza di temperatura tra interno ed esterno è troppo piccola (la norma EN 13187 richiede ΔT ≥ 15 K). La termografia estiva è utile solo per la valutazione di impianti elettrici, fotovoltaico o riscaldamento a pavimento — ma non per valutare la continuità della coibentazione di pareti, copertura o solai. Il periodo ottimale è da novembre a marzo, in condizioni meteorologiche stabili, senza irraggiamento solare e senza vento.
Il termogramma costituisce prova in un contenzioso con l’esecutore?
Sì, ma solo nella versione completa — la relazione deve essere conforme alla EN 13187, contenere i dati dell’operatore con certificazione (ad esempio ITC Level 1/2), le condizioni di misura (temperatura, umidità, vento, copertura nuvolosa), l’emissività, la calibrazione della termocamera e l’interpretazione di ogni singolo termogramma. La documentazione semplificata ha carattere esclusivamente indicativo e non costituisce prova giudiziaria. Prima di affidare l’incarico conviene chiedere all’impresa un esempio di relazione.
I pannelli PIR sono visibili sul termogramma?
I pannelli non sono visibili direttamente — la termocamera registra la temperatura della superficie della chiusura. Uno strato di termPIR® ben posato restituisce un’immagine omogenea, fredda della facciata (dall’esterno) o uniformemente calda (dall’interno). Eventuali discontinuità — giunzioni non sigillate con nastro, vuoti nelle fresature, porzioni non pressate — si manifestano come “fughe” lineari di calore. Il termogramma costituisce quindi una verifica indiretta, ma molto attendibile, della qualità della posa.
Quanto costa un’analisi termografica professionale di una casa?
Per un edificio unifamiliare il costo della versione completa è orientativamente di 600–1500 PLN (2024) — a seconda della superficie e della località. La versione semplificata (sola ispezione con termocamera senza relazione) parte da 200–400 PLN. Per edifici commerciali — capannoni, magazzini, uffici — il costo viene calcolato individualmente e può raggiungere diverse decine di migliaia di PLN. Resta comunque una frazione del costo delle correzioni di difetti scoperti dopo la chiusura degli strati.
Un ponte termico equivale sempre a un errore esecutivo?
Non sempre. Una parte dei ponti è costituita da ponti strutturali derivanti dalla geometria dell’edificio (angoli, attici, nodi strutturali) — vanno minimizzati già in fase progettuale, ad esempio applicando termPIR® sopra-trave anziché solo intertravetto. I ponti esecutivi (pannelli non pressati, mancata nastratura, cordolo non coibentato) sono difetti che rientrano nelle riparazioni in garanzia.
