Ocieplenie dachu odwróconego płytami PIR — układ warstw, U, WT 2021

Dach odwrócony — kiedy izolacja leży nad hydroizolacją

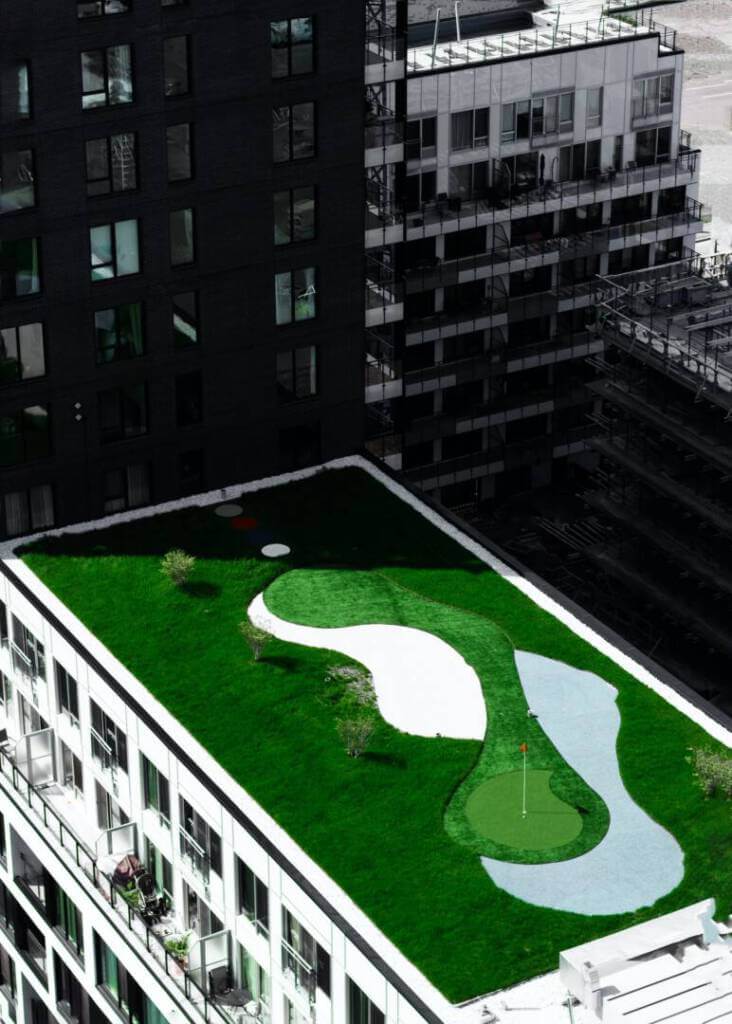

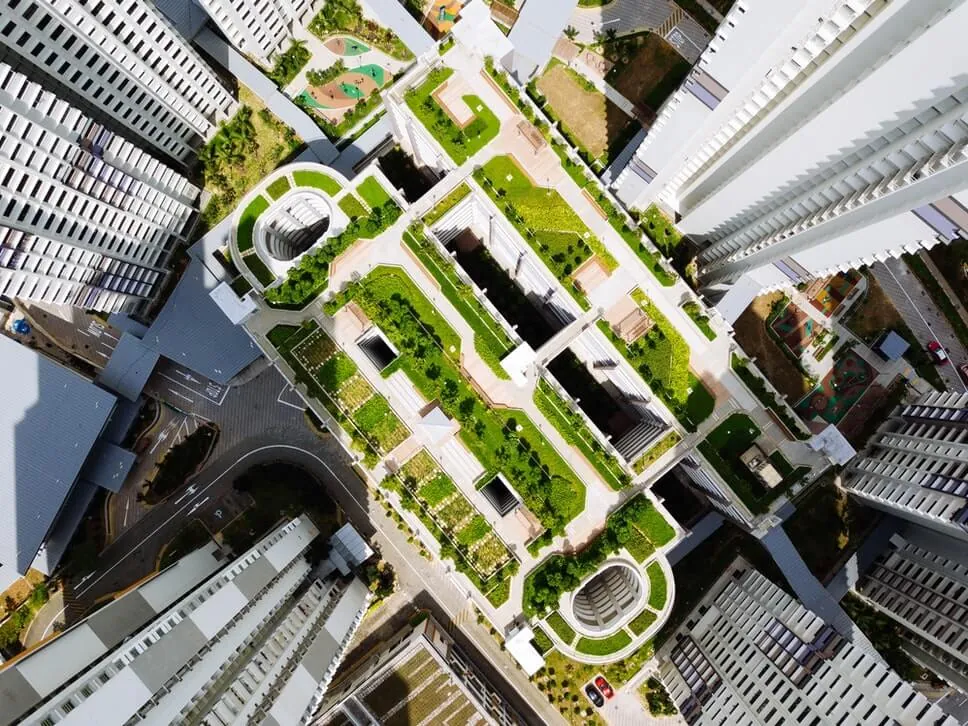

Dach odwrócony to rozwiązanie stropodachu pełnego, w którym kolejność warstw została odwrócona względem układu klasycznego: hydroizolacja układana jest bezpośrednio na podłożu konstrukcyjnym, a dopiero nad nią montuje się termoizolację i warstwy użytkowe. Konfiguracja ta zyskała popularność w obiektach, gdzie powierzchnia dachu pełni funkcję tarasu, zielonego dachu ekstensywnego lub posadowienia urządzeń technicznych. Z punktu widzenia projektanta kluczowe są dwa parametry materiału izolacyjnego: odporność na obciążenia ściskające oraz niska nasiąkliwość. Płyty PIR z odpowiednią okładziną spełniają oba kryteria, jednocześnie pozwalając zachować U ≤ 0,15 W/m²K wymagane przez WT 2021.

Układ warstw dachu odwróconego

W dachu odwróconym warstwy układa się od dołu w następującej kolejności:

Konstrukcja nośna — najczęściej płyta żelbetowa lub strop masywny (dach odwrócony rzadko stosuje się na blasze trapezowej ze względu na obciążenia).
Warstwa spadkowa — beton spadkowy lub kliny spadkowe PIR izoGRASS® wykształcające pochylenie 1–2%.
Hydroizolacja — membrana EPDM, PVC lub papa termozgrzewalna dwuwarstwowa.
Termoizolacja PIR — płyty o podwyższonej odporności na wilgoć i ściskanie.
Geowłóknina separująca/filtrująca — chroni przed migracją drobnych frakcji.
Warstwa dociążająca/użytkowa — żwir frakcji 16–32 mm, płyty betonowe na podstawkach, substrat ogrodniczy z roślinnością.

Nazwa “dach odwrócony” wynika właśnie z tej kolejności — hydroizolacja znajduje się pod izolacją, dzięki czemu jest chroniona przed promieniowaniem UV, gradobiciem, szokami termicznymi i obciążeniami mechanicznymi. Trwałość membrany w takim układzie sięga 40–50 lat, podczas gdy w dachu klasycznym zwykle 20–25 lat.

Dobór płyt PIR — wymagania techniczne

Izolacja w dachu odwróconym pracuje w trudnych warunkach: jest okresowo nawilżana wodą opadową, przenosi obciążenia od warstw użytkowych i jest cyklicznie zamrażana. Dla tych aplikacji rekomendujemy termPIR® WS — wariant o podwyższonej odporności na wilgoć, projektowany z myślą o fundamentach, cokołach i obciążonych przegrodach. Dla projektów o mniejszych obciążeniach i szczelnej hydroizolacji powyżej izolacji można rozważyć standardowy termPIR® AL z folią aluminiową, λ_D = 0,022 W/(m·K).

Kluczowe parametry, na które należy zwrócić uwagę przy specyfikacji:

Parametr	Wartość minimalna	Norma
Naprężenie ściskające przy 10% odkształcenia (CS(10))	≥ 150 kPa	EN 826
Nasiąkliwość długotrwała (WL(T))	≤ 3%	EN 12087
Wytrzymałość na ściskanie długotrwałe (CC(2/1,5/50))	≥ 60 kPa	EN 1606
λ_D	0,022–0,025 W/(m·K)	EN 13165
Klasa reakcji na ogień (system)	B-s2,d0	EN 13501-1

Niska wartość λ_D ma w tym układzie wymiar praktyczny: pozwala uzyskać U ≤ 0,15 W/m²K przy znacznie mniejszej grubości warstwy izolacji niż EPS czy XPS, co ogranicza wysokość kompletnego przekroju i zmniejsza obciążenie attyk oraz obróbek.

Grubość izolacji — kalkulacja U dla WT 2021

Dla dachu nad pomieszczeniem ogrzewanym WT 2021 wymagają U ≤ 0,15 W/m²K. Poniżej zestawienie orientacyjnych grubości płyt PIR (λ_D = 0,022) potrzebnych do uzyskania zadanego U:

Grubość PIR [mm]	R warstwy [m²K/W]	U przegrody (orient.) [W/m²K]
140	6,36	0,15
160	7,27	0,13
180	8,18	0,12
200	9,09	0,11

Wartości U uwzględniają opory pozostałych warstw (płyta żelbetowa, hydroizolacja, warstwa dociążająca) oraz korektę na nasiąkliwość zgodnie z EN ISO 6946. W praktyce projektowej w dachu odwróconym stosuje się korekcję ΔU wynikającą z opływania wody pod izolacją (typowo +0,02–0,04 W/m²K), co należy uwzględnić w obliczeniach.

Grubości produkcyjne termPIR® WS: 40, 50, 60, 80, 100, 120, 140, 150, 180, 200 mm. Dla większych grubości stosuje się układ dwuwarstwowy z mijankowym ułożeniem styków.

Spadki i odwodnienie — rola klinów PIR

Minimalny spadek dachu płaskiego, w tym odwróconego, wynosi 1–2% (PN-EN 14964). Jeśli konstrukcja nośna jest pozioma, spadek można wykształcić na trzy sposoby:

beton spadkowy — najcięższy wariant, obciąża strop dodatkowymi 80–150 kg/m²,
kliny styropianowe — tanie, ale o wysokim λ i niskiej odporności na ściskanie,
kliny spadkowe PIR izoGRASS® — najlżejsze, jednocześnie zwiększające opór cieplny przegrody.

Kliny izoGRASS® produkowane są w spadkach 1%, 1,5% i 2% oraz w wariantach kontrspadkowych do koryt odwadniających. W dachu odwróconym układa się je pod hydroizolacją — pełnią funkcję wyłącznie spadkową, nie obciążeniową. Termoizolacja właściwa montowana jest dopiero nad membraną.

Wpusty dachowe muszą być wyposażone w króciec wodzący na poziomie hydroizolacji oraz kratkę górną na poziomie warstwy dociążającej — odprowadzają wodę z obu poziomów przekroju.

Obciążenia i analiza statyczna

Dach odwrócony użytkowy generuje znacznie większe obciążenia od dachu klasycznego nieużytkowego. Orientacyjne wartości:

żwir płukany 5 cm: ~90 kg/m²,
płyty betonowe na podstawkach: ~70–100 kg/m²,
substrat ekstensywny 8–15 cm (sedum): 90–180 kg/m² (stan nasycony wodą),
substrat intensywny 30–50 cm (krzewy, trawnik): 350–750 kg/m².

Każdorazowo wymagana jest weryfikacja konstruktora — strop musi przenieść obciążenie własne warstw, obciążenie użytkowe (kategoria A, H lub I wg EN 1991-1-1) oraz obciążenie śniegiem.

Zalety i ograniczenia

Zalety:

ochrona hydroizolacji przed UV, gradem i szokami termicznymi → trwałość 40–50 lat,
brak konieczności paroizolacji (para nie skrapla się pod hydroizolacją zimną z perspektywy przegrody),
możliwość zagospodarowania powierzchni dachu (taras, ogród, fotowoltaika balastowa),
niskie λ_D PIR → cieńsza warstwa izolacji niż EPS/XPS.

Ograniczenia:

wyższe obciążenie konstrukcji,
utrudniony dostęp do hydroizolacji w razie awarii (konieczność demontażu warstw użytkowych),
konieczność stosowania izolacji o niskiej nasiąkliwości,
korekta ΔU z tytułu opływania izolacji wodą.

Dla obiektów, w których priorytetem jest klasyczny dach płaski bez warstwy użytkowej, alternatywą pozostaje system dachu płaskiego na stropodachu żelbetowym lub rozwiązanie FM Approved z termPIR® Pro-F pod membranę mechanicznie kotwioną.

FAQ — najczęściej zadawane pytania

Czy w dachu odwróconym trzeba stosować paroizolację?

Nie. W układzie odwróconym hydroizolacja znajduje się na ciepłej stronie przegrody, tuż nad konstrukcją nośną, gdzie temperatura w sezonie zimowym pozostaje powyżej punktu rosy. Strumień pary wodnej nie napotyka chłodnej powierzchni, na której mógłby się skroplić, dlatego osobna warstwa paroizolacyjna jest zbędna. Sama membrana hydroizolacyjna pełni dodatkowo funkcję pary zaporowej. Należy jednak zadbać o szczelne wykonanie wszystkich przejść, kominków odpowietrzających i obróbek attyk.

Jaką grubość termPIR® zastosować, żeby spełnić WT 2021?

Dla U ≤ 0,15 W/m²K nad pomieszczeniem ogrzewanym wystarcza zwykle 140–160 mm płyt termPIR® WS (λ_D = 0,022) ułożonych jednowarstwowo lub dwuwarstwowo. Po uwzględnieniu korekty ΔU z tytułu opływania wodą w dachu odwróconym (typowo +0,02–0,04 W/m²K) bezpieczna grubość projektowa to 160–180 mm. Dokładny dobór wymaga obliczeń wg EN ISO 6946 z uwzględnieniem wszystkich warstw przekroju i obciążenia śniegiem.

Czy płyty PIR z folią aluminiową można stosować pod żwirem lub substratem?

Tak, pod warunkiem zastosowania wariantu o podwyższonej odporności na wilgoć — rekomendujemy termPIR® WS. Folia aluminiowa stanowi dodatkową barierę przed migracją wilgoci do rdzenia PIR. Pomiędzy izolacją a warstwą żwiru lub substratu zawsze należy układać geowłókninę separującą o gramaturze min. 300 g/m², która chroni krawędzie płyt przed mechanicznym uszkodzeniem i zatrzymuje drobne frakcje.

Czy w dachu odwróconym można zamontować fotowoltaikę?

Tak — fotowoltaika balastowa (bez perforacji hydroizolacji) jest jednym z popularnych zastosowań dachu odwróconego. Konstrukcje wsporcze opiera się na płytach betonowych lub specjalnych wannach balastowych. Konieczna jest weryfikacja konstruktora pod kątem dodatkowego obciążenia (typowo 15–25 kg/m² instalacji + balast). Pod konstrukcjami stosuje się maty separujące chroniące hydroizolację i izolację PIR przed punktowymi naciskami.

Czy izoGRASS® bez okładziny może być termoizolacją w dachu odwróconym?

Nie. Płyty izoGRASS® bez okładziny mają klasę reakcji na ogień E i nie powinny być stosowane jako odsłonięta termoizolacja. W dachu odwróconym właściwa termoizolacja to płyty z okładziną — termPIR® WS lub termPIR® AL. izoGRASS® wykorzystywane są w tym układzie wyłącznie jako kliny spadkowe ułożone pod hydroizolacją, gdzie pełnią funkcję spadkową i są zabudowane w przekroju.

Projektujesz dach odwrócony, taras nad pomieszczeniem ogrzewanym lub zielony dach ekstensywny? Skorzystaj z wsparcia projektowego BOKKA — dobierzemy grubości, wariant płyt PIR i kliny spadkowe pod konkretne obciążenia i wymagania WT 2021. Pełna oferta dostępna w katalogu płyt izolacyjnych termPIR®.
