Einfamilienhausbau

termPIR®-Platten im Einfamilienhausbau

Die Wärmedämmplatten termPIR® stellen eine umfassende Lösung für den Einfamilienhausbau dar — vom Fundament und Bodenplatte auf Erdreich über Außenwände bis hin zum Schrägdach und der Decke der obersten Geschossebene. Dank des außergewöhnlich niedrigen Wärmeleitfähigkeitskoeffizienten λ = 0,022 W/m·K (AL-Beschichtung) bzw. λ = 0,025–0,027 W/m·K (Glasvlies-Beschichtung) ermöglicht das Material das Erreichen der erforderlichen U-Werte bei deutlich geringerer Dämmstoffdicke als herkömmliche Mineralwolle oder Polystyrol.

Wärmetechnische Anforderungen gemäß WT 2021

Die seit dem 1. Januar 2021 geltende Verordnung des Ministers für Infrastruktur legt die maximalen Werte des Wärmedurchgangskoeffizienten U für Wohngebäude bei einer Innentemperatur ti ≥ 16°C fest:

Bauteil	U(max) [W/m²·K]	Erforderliche Dicke termPIR® AL	Erforderliche Dicke Mineralwolle (λ=0,040)
Dach / Flachdach	0,15	150 mm	280 mm
Außenwand	0,20	110 mm	210 mm
Boden auf Erdreich	0,30	70 mm	n.z.
Decke über unbeheiztem Bereich	0,25	90 mm	160 mm

Der Einsatz von termPIR®-Platten reduziert die erforderliche Dämmstoffdicke gegenüber harter Mineralwolle um nahezu die Hälfte, was sich direkt in geringeren Konstruktionskosten, größerer Nutzfläche und einfacherer Baulogistik niederschlägt.

Schrägdach — Aufsparrensystem

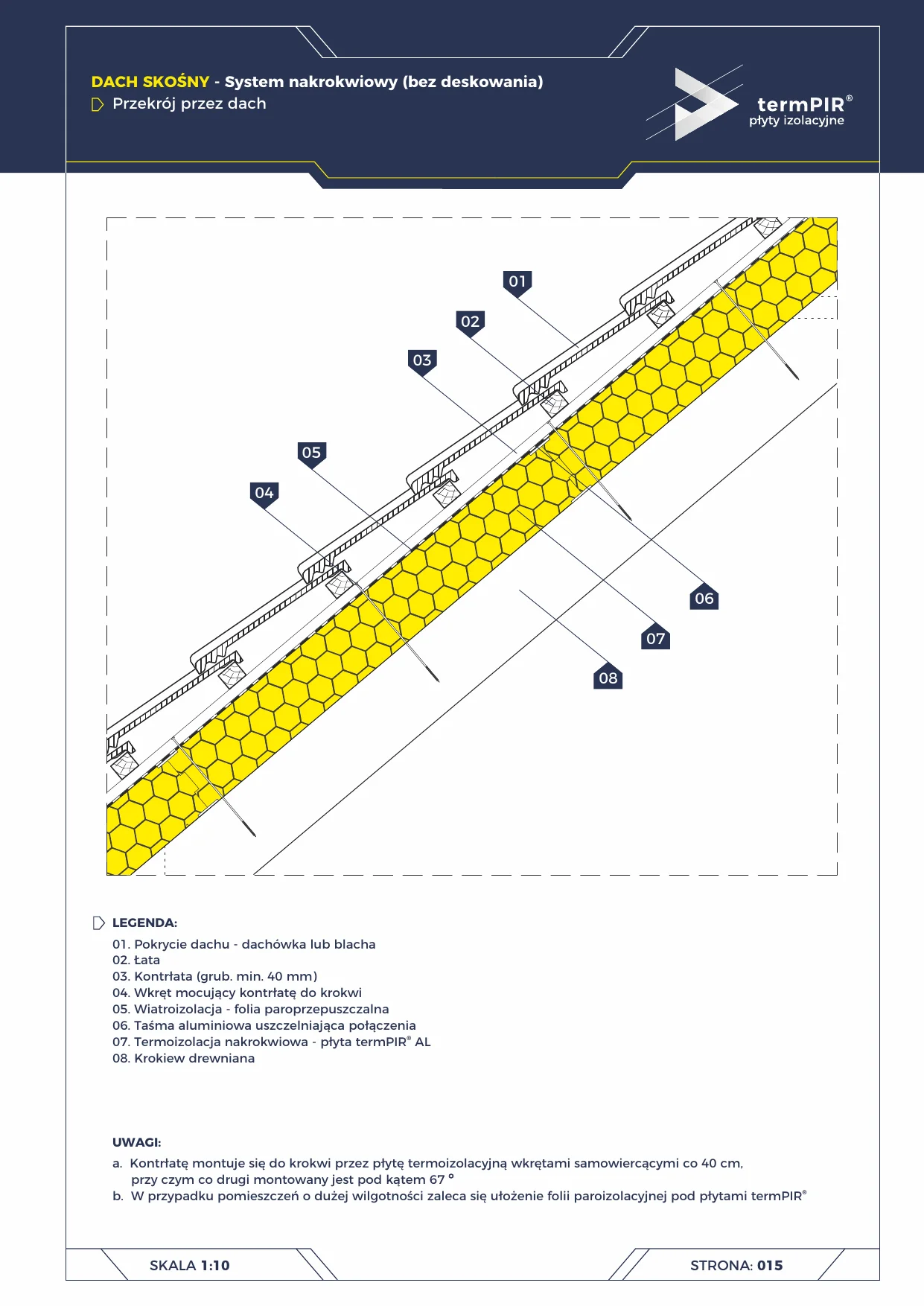

Schrägdach — Aufsparrensystem: Dachquerschnitt mit Schichtaufbau

Die empfohlene Lösung für Einfamilienhäuser mit ausgebautem Dachgeschoss ist die Aufsparrenmontage von termPIR® AL-Platten. Das System eliminiert Wärmebrücken an den Sparren und sorgt für eine durchgehende Dämmschicht auf der Außenseite der Dachkonstruktion.

Schichtaufbau (gemäß Zeichnung, von außen):

1. Dacheindeckung — Dachziegel oder Blech
2. Dachlatte
3. Konterlatte (Dicke min. 40 mm)
4. Schraube zur Befestigung der Konterlatte am Sparren — durch die gesamte Dämmstoffdicke
5. Winddichtung — dampfdurchlässige Folie
6. Aluminiumband zur Abdichtung der Plattenverbindungen
7. Aufsparrendämmung — termPIR® AL-Platte, Dicke min. 150 mm (U ≤ 0,15 W/m²·K)
8. Holzsparren — von innen sichtbar (Sparren bleiben in der warmen Zone, ohne Wärmebrücke)

Von der Innenseite des Dachgeschosses optional Verkleidung mit Gipskartonplatte auf am Sparren befestigten Latten.

Die Konterlatten werden mit selbstbohrenden Schrauben alle ca. 35–40 cm im Innenbereich (grüne Zone) des Daches an den Sparren befestigt; in den Randbereichen (rote Zonen) wird +1 Schraube pro lfm Konterlatte verwendet. Die empfohlenen Schraubenlängen je nach Plattendicke sind der Auswahltabelle zu entnehmen (z. B. für 150 mm → Schraube 300 mm). Verbindungen zwischen Platten sowie Schnittstellen werden mit Aluminiumband (Verbrauch 1,25–1,5 lfm/m²) oder niedrig expandierendem PIR-Schaum abgedichtet.

Bei Räumen mit erhöhter Luftfeuchtigkeit (Badezimmer im Dachgeschoss, Sauna) wird empfohlen, eine PE-Dampfsperrfolie direkt unter den termPIR®-Platten auf der Innenseite zu verlegen.

Schrägdach — Untersparren- und Zwischensparrensystem

Eine Alternative ist der zweischichtige Aufbau: Zwischensparrendämmung (termPIR® AL-Platte zur Ausfüllung des Zwischenraums zwischen den Sparren) ergänzt durch eine Untersparrenschicht (termPIR® AL oder termPIR® AL GK). Variante W I sieht eine Verkleidung von innen mit Gipskartonplatten auf einer Unterkonstruktion vor; Variante W II ermöglicht den Einsatz der Verbundplatte termPIR® AL GK direkt als fertige Oberfläche zur Endbehandlung mit Acryl oder zum Streichen. In beiden Fällen ist eine sorgfältige Abdichtung aller geschnittenen Kanten sowie der Fugen an den Sparren mit Montageschaum erforderlich.

Außenwände

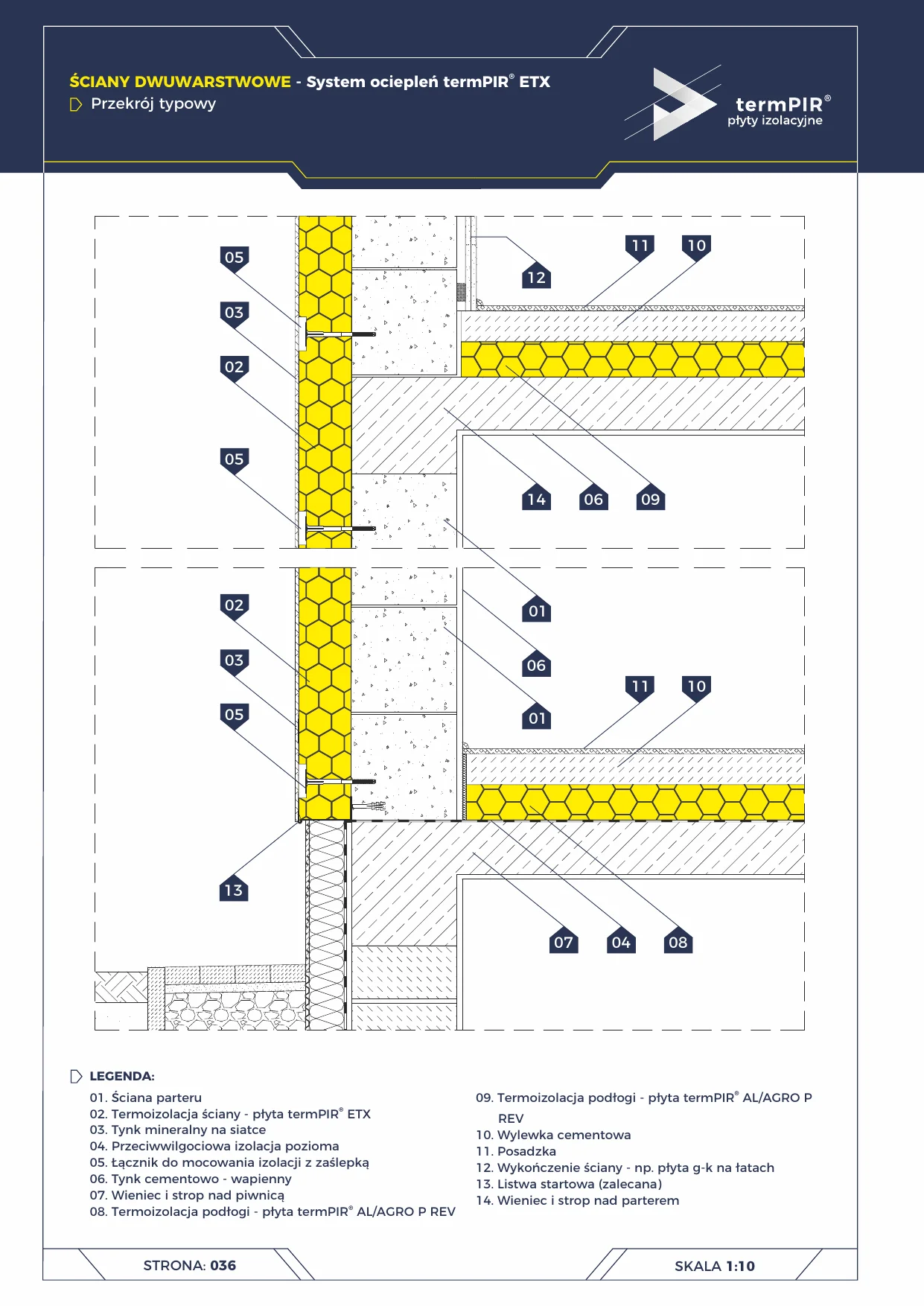

Zweischichtige ETICS-Wand mit termPIR® ETX — Systemdetail

Zweischichtiges ETICS-System (Leicht-Nass-Methode): termPIR® ETX-Platten (Beschichtung aus verstärktem Glasvlies, Format 600×1200 mm) werden mit Universalmörtel an die tragende Wand geklebt, anschließend gedübelt und mit in Kleber eingebettetem Glasfasergewebe bewehrt. Das Ganze wird mit Silikon-, Acryl- oder Polysilikatputz abgeschlossen. Das System verfügt über die Europäische Technische Bewertung Nr. 17/0066. Die erforderliche Dicke bei U ≤ 0,20 W/m²·K beträgt 130 mm termPIR® ETX (λ = 0,025–0,027 W/m·K). Mindestanzahl mechanischer Verbinder: 4 St./m² (bis 12 m Höhe), in Randbereichen 6 St./m². Die Dübelteller müssen versenkt und mit PIR- oder Styropor-Abdeckkappen Ø 62 mm abgedeckt werden, wodurch der „Marienkäfer”-Effekt und Wärmebrücken eliminiert werden.

Dreischichtiges System (Schalenwand): termPIR® AL-Platten werden zwischen tragender und Verblendschicht angeordnet. Die Wände werden mit Stahlankern verbunden. Bei U ≤ 0,20 W/m²·K sind min. 110 mm termPIR® AL erforderlich.

Böden und Decken

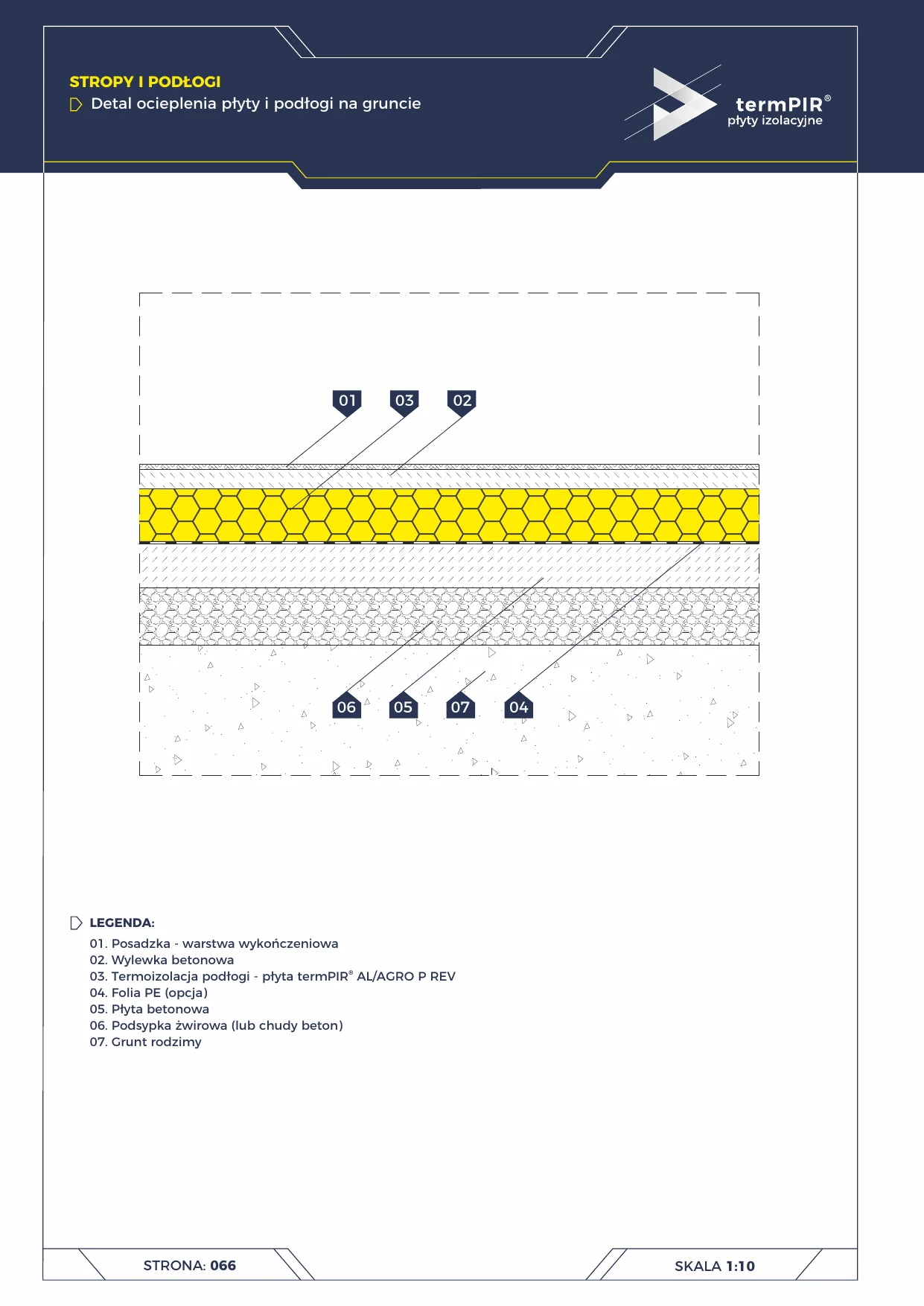

Dämmung des Bodens auf Erdreich — Detail des Schichtaufbaus

• Boden auf Erdreich: termPIR® AL oder AGRO P REV werden auf der Betonplatte verlegt, mit PE-Folie und Zementestrich abgedeckt. Erforderliche Dicke min. 70 mm (U ≤ 0,30 W/m²·K). Die AGRO P REV-Platte wird unter Fußbodenheizung und Anhydritestrich empfohlen — die Aluminiumschicht auf der Unterseite wirkt als Reflexionsschirm.
• Decke der obersten Geschossebene (über unbeheiztem Dachboden): termPIR® AL mit PU-Kleber an die Stahlbetondecke geklebt oder lose verlegt mit der Möglichkeit der Begehbarkeit auf einer OSB-Platte. Min. 90 mm (U ≤ 0,25 W/m²·K).
• Geschossdecke (Schall- und Wärmedämmung zwischen beheizten Geschossen): termPIR® AL oder AGRO P REV, Dicke nach wärmetechnischen Anforderungen gewählt (Δti ≥ 8°C → U ≤ 1,00 W/m²·K, min. 20 mm AL).
• Terrasse über Raum: termPIR® AL/AGRO P REV mit Abdichtung und Zementestrich als Gefälleschicht.

Planerische und wirtschaftliche Vorteile

• Gewicht: ein Quadratmeter termPIR® AL 100 mm wiegt ca. 3 kg vs. ~12 kg Mineralwolle — erhebliche Entlastung der Decke und Vereinfachung der Montage.
• Bauteildicke: Reduzierung um 40–50% gegenüber Mineralwolle, was bei Wänden und Decken die Nutzfläche des Gebäudes vergrößert.
• Biologische Beständigkeit: vollständige Beständigkeit gegen Nagetiere, Insekten, Pilze und Schimmel — wichtig für Ferienhäuser und saisonal genutzte Gebäude.
• Wasserbeständigkeit: Wasseraufnahme < 2% (termPIR® AL, WS) — das Material verliert seine Eigenschaften bei Kontakt mit Kondensationsfeuchtigkeit nicht.
• Brandverhalten: termPIR® AL Dicke 50–250 mm — Klasse E; bei Anwendungen mit höheren Klassifizierungsanforderungen stehen Varianten mit Gipskartonplatte (AL GK) zur Verfügung, die in der Endanwendung als nicht entflammbar und nicht brennend abtropfend klassifiziert sind.

Wichtige technische Anforderungen

• WT 2021 — U ≤ 0,15 W/m²·K für Dächer und Flachdächer (ti ≥ 16°C)
• WT 2021 — U ≤ 0,20 W/m²·K für Außenwände (ti ≥ 16°C)
• WT 2021 — U ≤ 0,30 W/m²·K für Böden auf Erdreich (ti ≥ 16°C)
• Konterlatten im Aufsparrensystem: Dicke min. 40 mm
• ETICS-Dübelung: min. 4 St./m² bis 12 m Höhe, 6 St./m² in Randbereichen
• Platten frühestens 1 Monat nach Produktionsdatum einbauen (ETICS-System)

Typische Aufbauten und Ausführungen

• Schrägdach mit Aufsparrendämmung — termPIR® AL 150 mm ohne Wärmebrücken an den Sparren
• Schrägdach mit Unter- + Zwischensparrendämmung W I — termPIR® AL mit GK-Verkleidung
• Schrägdach mit Unter- + Zwischensparrendämmung W II — termPIR® AL GK als fertige Oberfläche
• Zweischichtige ETICS-Außenwand — termPIR® ETX 130 mm mit Silikonputz
• Dreischichtige Außenwand — termPIR® AL 110 mm zwischen tragender und Verblendschicht
• Boden auf Erdreich mit Fußbodenheizung — termPIR® AGRO P REV 70 mm + Anhydritestrich
• Decke der obersten Geschossebene — termPIR® AL 90 mm auf Stahlbeton geklebt
• Terrasse über Wohnraum — termPIR® AL/AGRO P REV mit Abdichtung

Technische Beratung

Die Berater von BOKKA helfen bei der Auswahl der Lösungen für ein konkretes Projekt — von der U-Wert-Analyse über die Auswahl der Variante und Plattendicke bis hin zur Unterstützung in der Ausführungsphase. Kontaktieren Sie uns über das Formular oder per E-Mail an die Vertriebsabteilung.
