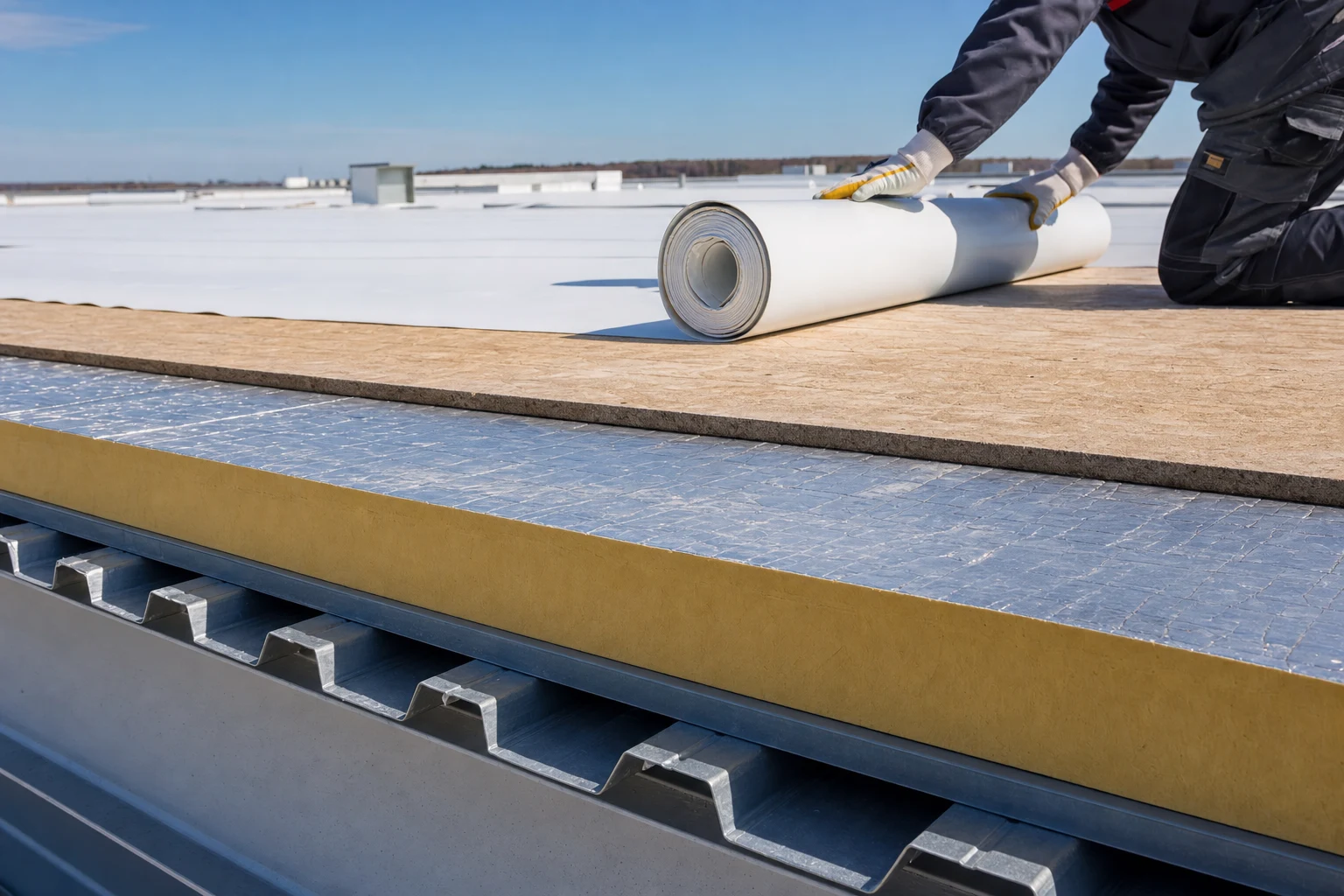

BROOF(t1) dla dachu z PIR — 8 sprawdzonych konfiguracji pokrycia + warunki badania
„Dach gotowy do BROOF(t1)” — co to dokładnie znaczy?
Inwestor zamawia halę magazynową, projektant wpisuje w opisie technicznym wymóg BROOF(t1) dla pokrycia dachu. Dekarz dostaje płyty termPIR od dystrybutora, kupuje membranę PVC z najbliższego marketu (bo „zawsze tak robił”), instaluje. Inspektor podczas odbioru pyta o klasyfikację BROOF dla tej kombinacji — okazuje się, że badanie producenta dotyczyło membrany innego producenta z innym składem chemicznym. Klasa formalnie nie obowiązuje.
To typowy scenariusz: BROOF(t1) z karty produktu PIR jest deklarowane „dla systemu”, ale dekarz na budowie podmienia pokrycie albo podkład i klasa odporności pożarowej zewnętrznej traci ważność.
Dobra wiadomość: producent płyt PIR wykonuje badania dla kilku konkretnych kombinacji. Wystarczy je znać i trzymać się dokumentacji. W tym przewodniku pokazujemy 8 sprawdzonych konfiguracji dla termPIR + 4 typowe pokrycia (PVC, TPO, EPDM, papa bitumiczna) z dokładnymi warunkami badań.
Co to BROOF(t1) i kiedy go potrzebujemy
BROOF = klasyfikacja odporności dachu na ogień zewnętrzny wg normy PN-EN 13501-5 (część 5 europejskiej klasyfikacji ogniowej). Bada się reakcję całego systemu dachowego na płonącą głownię, która spada z góry lub jest niesiona wiatrem — symuluje zapalenie sąsiedniego budynku albo iskrę z komina.
Klasyfikacja ma cztery warianty badania wg CEN/TS 1187:
- t1 (metoda 1) — badanie z płonącą głownią drewnianą + wiatr 11 m/s, najczęściej stosowane w PL
- t2 (metoda 2) — głownia + ciepło promieniowe + wiatr
- t3 (metoda 3) — głownia + ciepło + wiatr + symulacja deszczu
- t4 (metoda 4) — pełne dwustronne badanie laboratoryjne
Najczęściej w Polsce wymaganym minimum jest BROOF(t1) — odpowiada większości obiektów z pokryciem dachowym.
Kiedy WT 2021 wymaga BROOF(t1)
Rozporządzenie MI (Warunki Techniczne) §218 wymaga klasy odporności pożarowej dachu NRO (niezapalny rozprzestrzeniający się ogień) dla wielu typów obiektów. Dla dachu udokumentowanie spełnienia NRO realizuje się przez:
- BROOF(t1) lub wyższe — zgodnie z klasyfikacją europejską
- Lub badania PN-B-02867 (metoda krajowa, starsza, wycofywana)
BROOF(t1) jest wymagany m.in. dla:
- Budynków PM (produkcyjnych i magazynowych) klasy „B” i „C” odporności pożarowej
- Budynków ZL (zamieszkania zbiorowego) wielokondygnacyjnych
- Niektórych obiektów rolniczych IN z palnym wnętrzem
- Dachów w odległości <8 m od granicy działki sąsiadującej z budynkiem zabudowy
Inwestor zwykle dostaje wymóg z projektu budowlanego. Sprawdź swój.
8 sprawdzonych konfiguracji termPIR + pokrycie
Wszystkie poniższe konfiguracje są przebadane laboratoryjnie i posiadają klasyfikację BROOF(t1) wydaną przez akredytowaną jednostkę notyfikowaną. Dane na podstawie raportów klasyfikacyjnych producenta dla płyt termPIR® AL, ETX, WS, BT, Pro-F oraz Agro AL.
Konfiguracje z membraną PVC
| # | Pokrycie | Mocowanie | Podkład | Grubość PIR | Klasa |
|---|---|---|---|---|---|
| 1 | Membrana PVC 1,2 mm | Klejenie (klej PU 350 g/m²) | Płyta wiórowa 16 mm + folia PE 0,125 mm | ≥100 mm | BROOF(t1) |
| 2 | Membrana PVC 1,2 mm | Mocowanie mechaniczne (wkręty + podkładki) | Włóknina szklana 110 g/m² | ≥100 mm | BROOF(t1) |
Krytyczne: powłoki PVC do BROOF(t1) muszą mieć grubość ≤ 0,200 mm w warstwie wierzchniej oraz ciepło spalania ≤ 8,0 MJ/m² (parametr z karty technicznej membrany). Membrana o grubszej powłoce barwionej traci klasyfikację.
Konfiguracje z membraną TPO
| # | Pokrycie | Mocowanie | Podkład | Grubość PIR | Klasa |
|---|---|---|---|---|---|
| 3 | Membrana TPO 1,2 mm | Klejenie (klej PU) | Płyta wiórowa 16 mm + folia PE 0,125 mm | ≥100 mm | BROOF(t1) |
| 4 | Membrana TPO 1,5 mm | Mocowanie mechaniczne | Bezpośrednio na PIR (bez podkładu) | ≥100 mm | BROOF(t1) |
Uwaga: TPO ma niższą gęstość chemiczną niż PVC (brak chloru), inaczej zachowuje się w pożarze. Konfiguracja bez podkładu wiórowego jest dopuszczalna tylko w wariancie 4 (z mechanicznym mocowaniem).
Konfiguracja z EPDM
| # | Pokrycie | Mocowanie | Podkład | Grubość PIR | Klasa |
|---|---|---|---|---|---|
| 5 | Membrana EPDM 1,1 mm | Klejenie (klej PU 350 g/m²) | Płyta wiórowa 16 mm + folia PE 0,125 mm | ≥100 mm | BROOF(t1) |
EPDM (kauczuk syntetyczny) jest najbardziej elastyczny z trzech membran — sprawdza się przy ekstremalnych temperaturach (-40°C do +120°C). Wymaga jednak klejenia dla osiągnięcia BROOF(t1); mechaniczne mocowanie EPDM bez kleju to inna klasyfikacja, wymaga osobnego badania.
Konfiguracja z papą bitumiczną
| # | Pokrycie | Mocowanie | Podkład | Grubość PIR | Klasa |
|---|---|---|---|---|---|
| 6 | Papa podkładowa 4,0 mm + wierzchnia 5,3 mm (osnowa poliestrowa, PN-EN 13707) | Mocowanie mechaniczne | Płyta wiórowa 16 mm | ≥100 mm | BROOF(t1) |
| 7 | Papa termozgrzewalna 5,2 mm (modyfikowana SBS) | Termozgrzewanie palnikiem (do warstwy podkładowej) | Folia bitumowa rozdzielająca | ≥100 mm | BROOF(t1) |
| 8 | Papa pod blachą trapezową (system warstwowy) | — | Blacha trapezowa T-45 | ≥80 mm | BROOF(t1) w systemie |
Pułapka pap termozgrzewalnych: bezpośrednie zgrzewanie palnikiem do PIR NIE JEST DOZWOLONE (temperatura zgrzewania ~250-300°C deformuje rdzeń PIR). Wymagana jest warstwa rozdzielająca: folia bitumowa, mata mineralna lub papa podkładowa mocowana mechanicznie.
Krytyczne warunki wszystkich badań
Każda klasyfikacja BROOF(t1) ma „field of application” — zakres warunków, w których wynik obowiązuje. Najważniejsze:
1. Gęstość rdzenia PIR
Minimum 35 kg/m³ dla zachowania klasy. Wszystkie produkty termPIR® mają gęstość ~30-32 kg/m³ deklarowaną, w praktyce 35-40 kg/m³ dla rdzenia używanego w badaniach BROOF. Sprawdź deklarację dla konkretnej grubości — niektóre cieńsze (20-40 mm) mogą mieć niższą gęstość.
2. Grubość PIR
Większość badań wykonana dla ≥100 mm. Jeśli stosujesz cieńszą płytę (np. 60-80 mm), klasyfikacja może nie obowiązywać — sprawdź czy badanie obejmuje cienkie grubości lub poproś producenta o ekspertyzę.
3. Nachylenie dachu
Badania CEN/TS 1187 metodą 1 wykonywane są na nachyleniu 15° (typowy dach skośny lub spadek dachu płaskiego). Dla dachów o nachyleniu >30° lub bardzo płaskich (<3°) klasyfikacja może wymagać dodatkowej oceny.
4. Temperatura otoczenia podczas badania
Badania prowadzone w temperaturze 17-22°C, wilgotność 40-60%. To warunki testowe, nie eksploatacyjne — dach może być eksploatowany w pełnym zakresie pogodowym (BROOF nie zmienia się z temperaturą).
5. Podkład (płyta wiórowa)
Jeśli badanie obejmuje płytę wiórową 16 mm gęstość 680 kg/m³, to dokładnie ten parametr musi być na budowie. Płyta OSB inna gęstość, MDF — to inny podkład. Klasa BROOF dla wiórowej 16 mm nie obowiązuje dla OSB 18 mm bez osobnego badania.
6. Klej (jeśli system klejony)
Klejenie membrany do podkładu badane było z klejem PU 350 g/m². Klej o innym składzie chemicznym (akrylowy, kontaktowy) zmienia parametry ogniowe — wymaga osobnej weryfikacji.
7. Folia PE rozdzielająca
W większości badań występuje folia polietylenowa 0,125 mm między PIR a podkładem wiórowym. Pomija się ją tylko gdy producent explicit dopuszcza brak — domyślnie trzeba ją zastosować.
Pułapki na budowie
Pułapka 1 — „Membrana PVC = membrana PVC”
Dekarz ma w magazynie membranę PVC od producenta X. Projektant zaplanował BROOF z membraną PVC od producenta Y (przebadaną z termPIR). Mimo identycznej grubości i koloru — chemia może się różnić. Klasa BROOF(t1) jest wydana dla konkretnego produktu, nie generycznej kategorii „PVC”.
Lek: w projekcie wpisz producenta i model membrany zgodnie z dokumentem BROOF. Bez negocjacji na budowie.
Pułapka 2 — Mocowanie zamiast klejenia
System klejony i mechaniczny to dwie różne klasyfikacje. Dekarz zmienia metodę „bo szybciej” — klasa traci ważność. Membrana mocowana mechanicznie ma więcej szczelin (przy wkrętach), inaczej zachowuje się przy ogniu zewnętrznym.
Lek: metoda mocowania jest częścią klasyfikacji. Jeśli badanie było „klejenie PU 350 g/m²” — klejenie jest wymagane.
Pułapka 3 — Pominięcie podkładu wiórowego
Dekarz oszczędza dzień pracy: kładzie membranę bezpośrednio na PIR (bez płyty wiórowej). Niektóre badania to dopuszczają (konfiguracja 4 powyżej), ale większość wymaga podkładu — w pożarze pełni rolę bariery termicznej między płomieniem a rdzeniem PIR.
Lek: sprawdź konkretną konfigurację z karty BROOF. Brak podkładu = często brak BROOF(t1).
Pułapka 4 — Inny kolor membrany
Membrana PVC w innym kolorze ma inną pigmentację = inną grubość warstwy wierzchniej. Klasyfikacja BROOF bywa wydana dla membrany szarej standard, kolory ciemne (czarny, antracyt) mogą wymagać osobnego badania.
Lek: konsultuj kolor membrany z producentem PIR przed zamówieniem.
Pułapka 5 — Bezpośrednie zgrzewanie papy do PIR
Najczęstszy błąd przy modernizacjach. Palnik propan o temperaturze ~300°C rozpuszcza foliową okładzinę PIR i obniża właściwości izolacyjne (i ogniowe).
Lek: zawsze warstwa rozdzielająca między termPIR a papą zgrzewalną. Folia bitumowa, mata mineralna lub mechaniczne mocowanie papy podkładowej.
Kompatybilność: który termPIR dla którego pokrycia
| Wariant termPIR | PVC klejone | TPO klejone | EPDM klejone | Papa mechaniczna |
|---|---|---|---|---|
| termPIR® AL | ✓ | ✓ | ✓ | ✓ |
| termPIR® AL R-eco | ✓ | ✓ | ✓ | ✓ |
| termPIR® Pro-F | ✓ | ✓ | ✓ | ✓ |
| termPIR® PRIME | ✓ | ✓ | ✓ | ✓ |
| termPIR® WS (welon szklany) | — | — | — | ✓ (preferowane) |
| termPIR® BT (welon bitumowy) | — | — | — | ✓ (preferowane) |
| termPIR® ETX | ✓ | ✓ | — | ✓ |
WS i BT to płyty z welonem szklanym/bitumowym — przeznaczone głównie dla dachów z papą (welon ułatwia przyczepność bitumu). Dla membran PVC/TPO/EPDM lepiej AL, AL R-eco, Pro-F lub PRIME.
Co BOKKA daje
Jesteśmy bezpośrednim dystrybutorem płyt termPIR® w pełnym zakresie wariantów dachowych. Mamy kompletne karty BROOF dla każdej z 8 powyższych konfiguracji + dodatkowe (specjalne pokrycia, dachy zielone itd.).
W praktyce dla Twojego projektu:
- Konsultacja przed zamówieniem — sprawdzamy czy planowane pokrycie + grubość PIR + podkład tworzy przebadaną kombinację z BROOF(t1)
- Dobór produktu pod pokrycie — jeśli masz wybrane producent membrany, wskazujemy wariant termPIR z dopasowaną klasyfikacją
- Karta BROOF z dostawą — dokument klasyfikacyjny w pakiecie z dostawą, dowód dla PSP przy odbiorze
- Wsparcie dekarza — instrukcja montażu z dokładnymi parametrami (klej, mocowanie, folia rozdzielająca, gęstość, nachylenie)
🤝 Bezpłatna konsultacja techniczna BOKKA — pomożemy dobrać produkt i kompletną dokumentację pod Twój projekt.
FAQ
Czy BROOF(t1) wystarczy dla każdego dachu w Polsce? W większości tak. WT §218 wymaga klasy NRO, którą BROOF(t1) spełnia. Wyjątek: niektóre obiekty zagrożone wybuchem (PM klasy „A”) lub specjalne (lotniska, hale produkcyjne z wysokim obciążeniem ogniowym) mogą wymagać BROOF(t2) lub BROOF(t3).
Czy dach z papy bitumicznej bez podkładu też ma BROOF(t1)? Klasyfikacja papy nakładanej bezpośrednio na termPIR nie obowiązuje w standardowej formie. Warstwa rozdzielająca (folia bitumowa, mata mineralna) jest wymagana — bez niej palnik palniczy uszkadza PIR podczas montażu.
Co jest istotniejsze: BROOF(t1) czy reakcja na ogień rdzenia (klasa E/F)? Obie. Reakcja na ogień (EN 13501-1) opisuje materiał izolacyjny w pierwszej fazie pożaru. BROOF (EN 13501-5) opisuje cały system dachowy pod zewnętrznym źródłem ognia. Wymóg WT 2021 dla dachu to typowo BROOF(t1) — reakcja na ogień rdzenia jest osobnym tematem (zwykle wymagana klasa E dla rdzenia w systemie z okładziną stalową).
Czy mogę zamienić membranę PVC na TPO w trakcie budowy? Tylko jeśli masz osobną klasyfikację BROOF dla TPO z tym samym producentem PIR i podkładem. Membrana TPO ma inną chemię i inaczej reaguje na ogień zewnętrzny — wymaga osobnego badania. Skontaktuj się z dostawcą PIR przed zmianą.
Co z dachami zielonymi (extensive/intensive green roofs)? Dachy zielone z PIR jako izolacją mają osobne klasyfikacje BROOF. Substrat (ziemia + roślinność) działa jako bariera dla ognia zewnętrznego, ale grubość warstwy i typ roślin ma znaczenie. Standardowa BROOF(t1) nie obejmuje dachów zielonych — wymaga dedykowanej oceny systemu.
Czy klasyfikacja BROOF ma datę ważności? Klasyfikacje od jednostek notyfikowanych są wydawane na czas określony (zwykle 3-5 lat). Po tym okresie wymagają odnowienia lub potwierdzenia, że nic się nie zmieniło w procesie produkcji i składzie materiałów. Sprawdź datę ważności na karcie BROOF przed zakupem.
Podsumowanie
BROOF(t1) z karty termPIR to deklaracja systemu, nie samego materiału. Wybór konkretnego pokrycia (PVC vs TPO vs EPDM vs papa), metody mocowania (klejone vs mechaniczne), podkładu (wiórowa 16 mm vs OSB vs nic) i grubości PIR — wszystkie razem decydują o ważności klasyfikacji.
8 konfiguracji powyżej to sprawdzone, przebadane kombinacje. Trzymając się ich masz pewność, że dach spełni wymaganie BROOF(t1) bez konieczności indywidualnej ekspertyzy.
W razie wątpliwości dotyczących konkretnego pokrycia, producenta membrany lub niestandardowej grubości PIR — odezwij się przed zamówieniem. Bezpłatna konsultacja techniczna oszczędza tygodnie ekspertyz przy odbiorze.
Źródła i podstawy prawne:
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych — Rozdział 2, § 217–218 (odporność dachu)
- PN-EN 13501-5:2016 — Klasyfikacja ogniowa wyrobów budowlanych — Klasyfikacja na podstawie wyników badań odporności dachu na ogień zewnętrzny
- CEN/TS 1187:2014 — Metody badania dachów na zewnętrzne oddziaływanie ognia
- PN-EN 13707:2013 — Wyroby do hydroizolacji — Elastyczne wyroby wodochronne z asfaltu modyfikowanego polimerami do pokryć dachowych
- PN-B-02867:2013 — Ochrona przeciwpożarowa budynków — Metoda badania stopnia rozprzestrzeniania ognia przez ściany (krajowa, wycofywana na rzecz EN 13501)
